| 申請?zhí)枺?/TD>
| 200620041804 |
申請日： |
2006/05/16 |
| 公開號： |
|
公告號： |
2916258 |
| 授權日： |
2007-6-27 |
授權公告日： |
2007-6-27 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
31211 |
代理人： |
周赤 |
| 發明名稱： |
減速機結構 |
| 國際分類號： |
F16H 1/20;F16H 1/24 |
| 范疇分類號： |
27D |
| 發明人： |
林崇傳 |
| 申請人： |
林崇傳 |
| 申請人地址： |
中國臺灣省臺中縣太平市 |
| 郵編： |
|
| 文摘： |
| 本實用新型公開了一種減速機結構，其包括一本體、一動力軸、一傘型齒輪組、一帶動軸及一傳動軸，該動力軸、帶動軸與傳動軸樞設于本體，且?guī)?dòng)軸與傳動軸通過傘型齒輪組垂直連接傳遞動力，該傘型齒輪組采用偏位嚙合，而運用前述結構搭配，本實用新型能讓減速機結構的傳動效率提升至８５％～９５％，確實是一種十分實用的減速機結構。 |
| 主權利要求： |

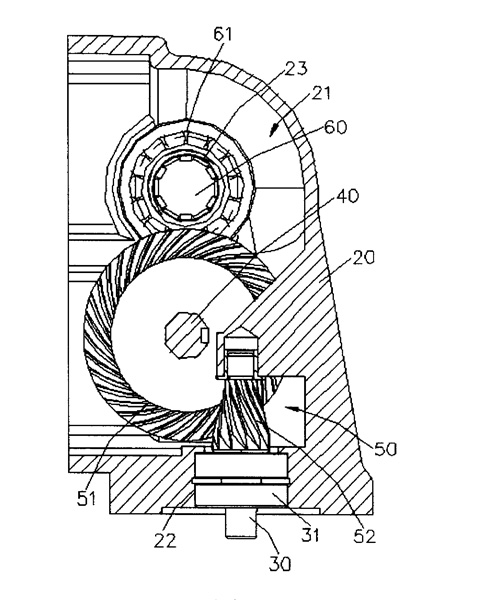

| 一種減速機結構，其特征在于，包括一本體、一動力軸、一帶動軸、一傘型齒輪組及一傳動軸， 所述動力軸，一端與預設動力源相接，動力軸另一端樞穿于所述本體內；該帶動軸，系樞架于該本體內，另于帶動軸上裝設有一小齒輪； 所述傘型齒輪組，包括一傘型齒盤及一傘型齒輪，且傘型齒輪組也位于該本體內，該傘型齒盤同軸固設于該帶動軸，而該傘型齒輪則同軸固設于動力軸端部，由傘型齒輪偏位嚙合于該傘型齒盤，使傘型齒輪的旋轉力量直接帶動該傘型齒盤旋轉； 所述傳動軸，一端與預設被帶動件相接，且傳動軸另一端樞穿于該本體內。 |
| 優先權項： |
|
| PCT 項 |
|
