| 申請?zhí)枺?/TD>
| 200620020831 |
申請日： |
2006/05/17 |
| 公開號： |
|
公告號： |
200946646 |
| 授權日： |
2007-9-12 |
授權公告日： |
2007-9-12 |
| 專利類別： |
新型 |
國別省市代碼： |
93[中國|哈爾濱] |
| 代理機構代碼： |
23101 |
代理人： |
祖玉清 |
| 發明名稱： |
緊湊型大減速比減速機 |
| 國際分類號： |
F16H 1/28;F16H 1/16 |
| 范疇分類號： |
27D |
| 發明人： |
范忠來 |
| 申請人： |
范忠來 |
| 申請人地址： |
黑龍江省哈爾濱市動力區進鄉街205號 |
| 郵編： |
150049 |
| 文摘： |

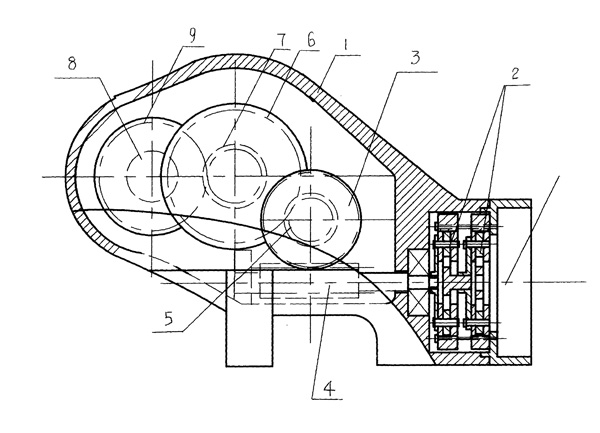

| 本實用新型提供的是一種緊湊型大減速比減速機。它包括殼體和安裝在殼體內的減速機構，所述的減速機構包括行星齒輪機構、蝸輪蝸桿機構和齒輪機構，行星齒輪機構的輸出軸與蝸桿同軸，蝸輪與蝸桿相配合，蝸輪上安裝有同軸齒輪、且該齒輪與大齒輪相嚙合，與大齒輪同軸的齒輪與輸出軸上固定的齒輪嚙合。本實用新型通過行星齒輪機構、蝸輪蝸桿機構和齒輪機構相互配合，達到減速目的，通過這種組合，達到較大的減速比，使減速機的整體體積小，結構緊湊、簡單，從而降低制作成本，且使減速機的安裝使用更方便。 |
| 主權利要求： |
| 一種緊湊型大減速比減速機，它包括殼體和安裝在殼體內的減速機構，其特征是：所述的減速機構包括行星齒輪機構、蝸輪蝸桿機構和齒輪機構，行星齒輪機構的輸出軸與蝸桿同軸，蝸輪與蝸桿相配合，蝸輪上固定有同軸齒輪、且該齒輪與大齒輪相嚙合，與大齒輪同軸的齒輪與輸出軸上固定的齒輪嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
