| 申請?zhí)枺?/TD>
| 02201150 |
申請日： |
2002/01/22 |
| 公開號： |
|
公告號： |
2514170 |
| 授權日： |
|
授權公告日： |
2002-10-2 |
| 專利類別： |
新型 |
國別省市代碼： |
23[中國|黑龍江] |
| 代理機構代碼： |
11230 |
代理人： |
張亞軍 李丕達 |
| 發明名稱： |
軟啟動減速機 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D37A |
| 發明人： |
關士昌 |
| 申請人： |
關士昌 |
| 申請人地址： |
黑龍江省七臺河市礦務局新興礦機電科 |
| 郵編： |
154603 |
| 文摘： |
| 一種軟啟動減速機，其輸入軸連接一組摩擦片離合器，在摩擦片離合器的壓爪盤的外側面上裝有軟啟動器，其構造為：在壓爪盤上鉸接有壓爪，該壓爪的外臂接觸離心塊，該離心塊鉸接于連桿，該連桿鉸接調速齒輪，該調速齒輪連接時間調節器，時間調節器安裝在軟啟動器相鄰兩壓爪之間的壓爪盤上，在時間調節器外殼中平行地安裝有螺桿式軸齒輪和軸齒輪，該螺桿式軸齒輪螺接套裝有一內螺紋式齒條，該軸齒輪與齒條式空氣缸的齒條嚙合，該齒條式空氣缸與套裝于其內部的柱塞之間形成氣室，由開鎖銷控制開、閉鎖。本實用新型降低啟動電流，減緩啟動時負載的沖擊力，結構簡單，自動工作、操作方便、運轉可靠，設備故障率低。 |
| 主權利要求： |

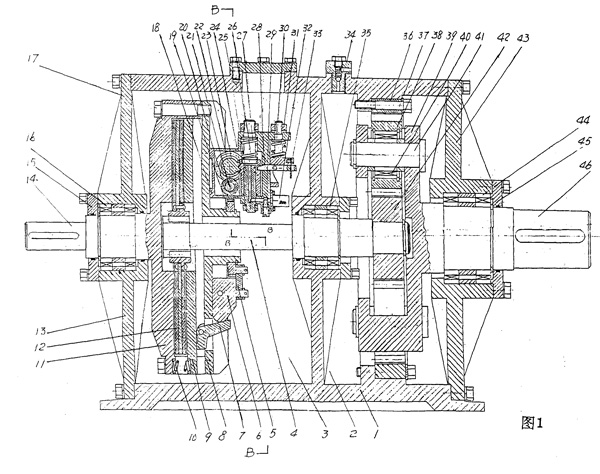

| 一種軟啟動減速機，在其機殼（１）及端蓋的軸承座中裝有輸入軸（１４）、輸出軸（４６）、其間裝有減速齒輪組，其特征在于： 輸入軸（１４）連接一組摩擦片離合器，該離合器主要由裝在軸壓盤（１１）與壓爪盤（８）之間的壓盤（９）和摩擦片組（１２）構成，該軸壓盤（１１）、壓盤（９）及壓爪盤（８）以螺釘（１７）連接為一體，該壓盤（９）與軸壓盤（１１）之間裝有分離彈簧（１０）；該摩擦片組（１２）至少包括兩片外片（１２１）及夾持于外片之間的內片（１２２），該內片中心固接一花鍵套（１２３）； 在摩擦片離合器與減速齒輪組之間以一花鍵軸（４）連接，該花鍵軸（４）的花鍵端連接花鍵套（１２３），另端以鍵連接齒輪（４２），其中部由機體（１）的中間軸承座（３５）支承；在摩擦片離合器的壓爪盤（８）的外側面上裝有軟啟動器（３），其構造為：在壓爪盤（８）上鉸接有等分圓周的至少二組壓爪（７），該壓爪的內臂（７０１）接觸壓盤（９），該壓爪（７）的外臂（７０２）接觸離心塊（６）的頂端，該離心塊（６）裝在壓爪盤（８）的徑向滑槽（８０１）中，該離心塊（６）鉸接于連桿（５），該連桿（５）傾斜鉸接調速齒輪（１９），該調速齒輪（１９）固裝在壓爪盤（８）的空心軸套（８０２）上；該調速齒輪（１９）連接時間調節器（１８）； 至少二組時間調節器（１８），其數量與壓爪（７）的數量相同，各安裝在軟啟動器（３）相鄰兩壓爪（７）之間的壓爪盤（８）上，每一時間調節器（１８）的構造為：在時間調節器外殼（４８）中平行地安裝有螺桿式軸齒輪（２１）和軸齒輪（２２），該螺桿式軸齒輪（２１）螺接套裝有一內螺紋式齒條（２０）而可軸向移動，該內螺紋式齒條（２０）與調速齒輪（１９）嚙合，該螺桿式軸齒輪（２１）與軸齒輪（２２）的同軸齒輪（２３）嚙合，該軸齒輪（２２）與齒條式空氣缸（２４）的齒條嚙合，該齒條式空氣缸（２４）的內螺紋端與導向桿（２６）的外螺紋端涂密封膠螺接，該導向桿（２６）外圓套裝彈簧（２７），該齒條式空氣缸（２４）內孔中裝有柱塞（２５），該柱塞（２５）另端固定于機殼（１），該齒條式空氣缸（２４）徑向移動與套裝于其內部的柱塞（２５）之間形成氣室，該氣室經柱塞（２５）、節流閥（２９）、空氣過濾器（３２）與外界空氣相通；該柱塞（２５）上端受套裝在導向桿（２６）外圓上的彈簧的壓力，該齒條式空氣缸（２４）側面插入開鎖銷（２８）的頭部，該開鎖銷（２８）中部以銷軸（４７）鉸接于開鎖銷（２８），其尾 |
| 優先權項： |
| CN 2001-5-18 01224155.5 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-3-12;因費用終止日 |
