| 申請?zhí)枺?/TD>
| 01219000 |
申請日： |
2001/04/06 |
| 公開號： |
|
公告號： |
2492707 |
| 授權日： |
|
授權公告日： |
2002-5-22 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
高油位自潤滑減速機 |
| 國際分類號： |
F16H 1/14;F16H 57/04 |
| 范疇分類號： |
27D27H |
| 發明人： |
張鋼;閻榮合 |
| 申請人： |
天津市成科傳動機電技術有限公司 |
| 申請人地址： |
天津市華苑產業區鑫茂科技園D座五層A單元 |
| 郵編： |
300384 |
| 文摘： |

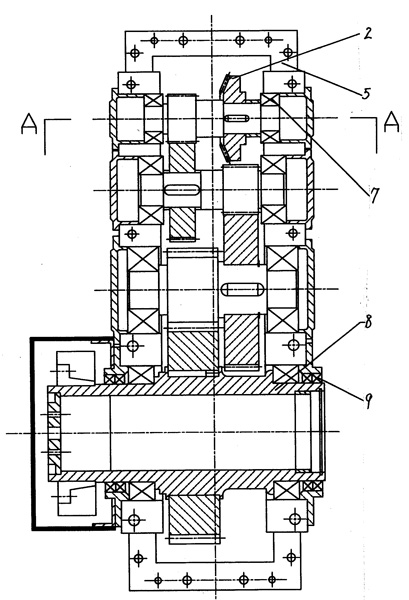

| 本實用新型提供一種保證潤滑條件，解決潤滑泄漏問題的高油位自潤滑減速機，它有多級齒輪傳動，在高位的第一級傳動中采用相互垂直的錐齒輪與錐齒軸嚙合傳動，錐齒軸的另一端為輸入端，在錐齒軸的輸入端及末級傳動的輸出軸出軸處均采用雙油封密封，上述第一級傳動直接浸泡在潤滑油中，實現濺油潤滑方式。由于采用了高位第一級傳動為相互垂直的錐齒嚙合，使減速機的輸入軸與地面平行設置，同現有輸入軸與地面垂直設置的立式減速機相比，其輸入軸軸承位置大大降低，因此可采取濺油潤滑方式，而取消了壓力循環潤滑方式，這樣就省去了復雜的外部供油裝置。 |
| 主權利要求： |
| 一種高油位自潤滑減速機，它有多級齒輪傳動，其特征在于，在高位的第一級傳動中采用相互垂直的錐齒輪與錐齒軸嚙合傳動，錐齒軸的另一端為輸入端，在錐齒軸的輸入端及末級傳動的輸出軸出軸處均采用雙油封密封，上述第一級傳動直接浸泡在潤滑油中，實現濺油潤滑方式。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2003-5-7;因費用終止日 |
