| 申請?zhí)枺?/TD>
| 200520069228 |
申請日： |
2005/02/23 |
| 公開號： |
|
公告號： |
2779158 |
| 授權日： |
2006-5-10 |
授權公告日： |
2006-5-10 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
9000系列擺線針輪減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
張國林 |
| 申請人： |
張國林 |
| 申請人地址： |
江蘇省泰興市姚王鎮泰姚北路10號 |
| 郵編： |
225402 |
| 文摘： |

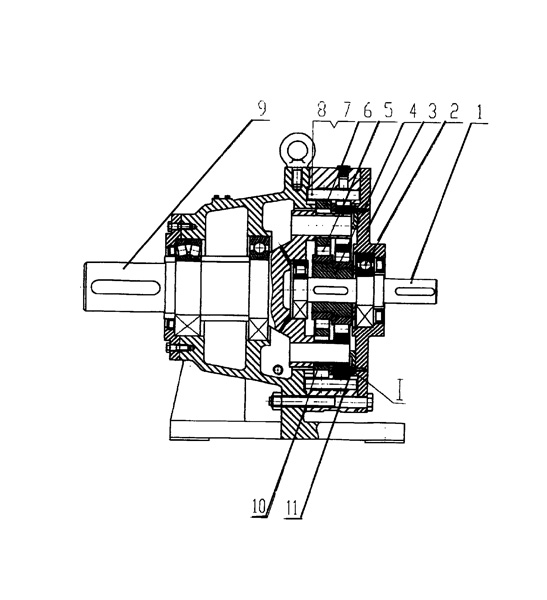

| 本實用新型涉及一種９０００系列擺線針輪減速機，輸入軸（１）通過軸承（２）安裝在大端蓋（３）中，所述的輸入軸（１）經偏心套（４）及偏心套上的軸承（５）通過擺線輪（６）與針齒銷（７）上的針齒套（８）嚙合將動力傳遞給輸出軸（９）實現減速運動，其特征在于：所述輸出軸（９）上的銷軸套（１０）與鑲嵌在大端蓋（３）上的減磨環（１１）相接觸，使銷軸套（１０）與大端蓋（３）隔開而減少大端蓋（３）承磨面（１２）的磨損。本９０００系列減速機優化設計，增設減磨裝置，減少磨損，降低溫升，提高產品精度和機械效率，延長使用壽命。 |
| 主權利要求： |
| 一種９０００系列擺線針輪減速機，輸入軸（１）通過軸承（２）安裝在大端蓋（３）中，所述的輸入軸（１）經偏心套（４）及偏心套上的軸承（５）通過擺線輪（６）與針齒銷（７）上的針齒套（８）嚙合將動力傳遞給輸出軸（９）實現減速運動，其特征在于：所述輸出軸（９）上的銷軸套（１０）與鑲嵌在大端蓋（３）上的減磨環（１１）相接觸，使銷軸套（１０）與大端蓋（３）隔開而減少大端蓋（３）承磨面（１２）的磨損。 |
| 優先權項： |
|
| PCT 項 |
|
