| 申請?zhí)枺?/TD>
| 200520016440 |
申請日： |
2005/04/09 |
| 公開號： |
|
公告號： |
2856588 |
| 授權日： |
2007-1-10 |
授權公告日： |
2007-1-10 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
換向減速機 |
| 國際分類號： |
F16H 3/10;F16H 3/14;F04B 53/00;E21B 43/00 |
| 范疇分類號： |
27D |
| 發明人： |
龔陳;吳忠敏 |
| 申請人： |
龔陳 |
| 申請人地址： |
江蘇省啟東市文衛新村25號 |
| 郵編： |
226200 |
| 文摘： |
| 本實用新型公開了一種換向減速機在輸入軸上安裝偏心輪，偏心輪軸承、拉板套，在拉板套上鉸連左拉板、右拉板，左右拉板上分別鉸連拉鉤，左右拉鉤上分別固定導塊，在輸出軸上安裝套筒滾子輪，用液壓程控或機械程控改變布置在套筒滾子輪兩側的拉鉤與套筒滾子輪的嚙合使減速機的輸出軸正反旋轉，一級傳動，大傳動比，制造成本低，可靠性高，壽命長，用于石油工業的抽油機，往復泵，制造業的提升機，長沖程往復機械。 |
| 主權利要求： |

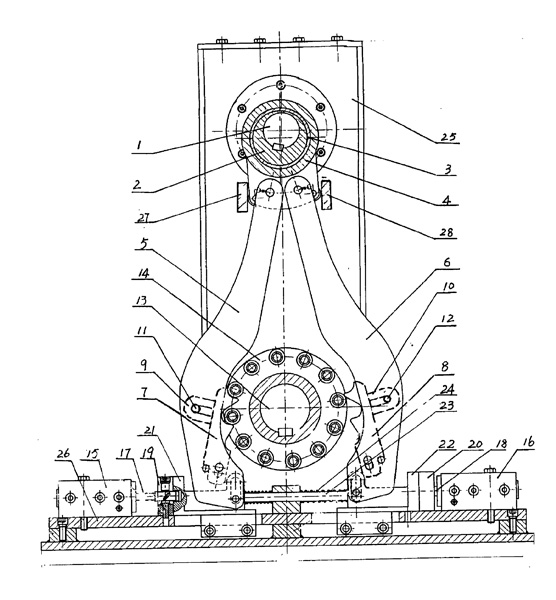

| 一種換向減速機包括殼體，換向裝置，主動輪，被動輪，輸出軸，輸入軸，其特征在上述所述的輸入軸（１）上固定偏心輪（２），偏心輪（２）外圓上有偏心軸承（３），偏心輪軸承（３）外圓上有拉板套（４），拉板套（４）上分別鉸連左拉板（５）、右拉板（６）；左拉板（５）上鉸連左拉鉤（７），左拉鉤（７）上固定左拉鉤導塊（９）；用左拉鉤導塊銷（１１）與左拉板（５）鉸連；在右拉板（６）上鉸連右拉鉤（８），右拉鉤（８）上固定右拉鉤導塊（１０）用右拉鉤導塊銷（１２）與右拉板（６）鉸連，在輸出軸（１３）上固定套筒滾子輪（１４），在底板（２６）上固定左程控液力缸（１５）、右程控液力缸（１６），左拉板導板（２１），右拉板導板（２２）；在左程控液力缸（１５）內裝左柱塞（１７），用左拉板鎖定器（１９）與左拉板導板（２１）連接，在右程控液力缸（１６）內裝有右柱塞（１８），用右拉板鎖定器（２０）與右拉板導板（２２）連接，解鎖彈簧（２４）套在推桿（２３）上，拉板套（４）兩側設置有左限位板（２７），右限位板（２８）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
