| 申請?zhí)枺?/TD>
| 200320114533 |
申請日： |
2003/11/08 |
| 公開號： |
|
公告號： |
2649558 |
| 授權日： |
2004-10-20 |
授權公告日： |
2004-10-20 |
| 專利類別： |
新型 |
國別省市代碼： |
52[中國|貴州] |
| 代理機構代碼： |
52002 |
代理人： |
于俊漢 |
| 發明名稱： |
絞車差動減速機 |
| 國際分類號： |
B66D 1/22 |
| 范疇分類號： |
|
| 發明人： |
王金省 |
| 申請人： |
王金省 |
| 申請人地址： |
貴州省貴陽市甘蔭塘九洲巷1號貴陽高原礦山機械廠 |
| 郵編： |
550006 |
| 文摘： |

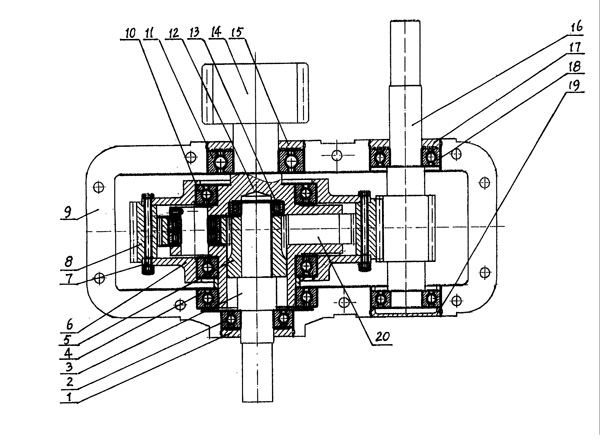

| 本實用新型公開了一種絞車差動減速機，在箱體（９）上通過軸承（１８）安裝電機輸入軸（１６），通過軸承（２）安裝太陽輪軸（３），通過軸承（４）（１１）安裝行星架（１２），在行星架（１２）上通過軸承（１３）安裝太陽輪軸（３），通過軸承（１０）安裝行星端蓋（６），齒圈（８）通過螺栓（７）安裝在行星端蓋（６）上，電機輸入軸（１６）上的齒輪與齒圈（８）嚙合，行星輪（２０）與齒圈（８）的內齒輪和太陽輪（５）嚙合，行星輪（２０）與行星架（１２）相連，本實用新型運行平穩，不發熱，體積小，成本低，潤滑優良，噪音低，使用壽命長，安全可靠，以利絞車減速剎車，適用于礦山絞車。 |
| 主權利要求： |
| 一種絞車差動減速機，由電機輸入軸、太陽輪軸、太陽輪、齒圈、行星輪、行星架、行星端蓋、外齒輪、箱體、軸承和油封組成，其特征在于：在箱體（９）上通過軸承（１８）安裝電機輸入軸（１６），通過軸承（２）安裝太陽輪軸（３），通過軸承（４）（１１）安裝行星架（１２），在行星架（１２）上通過軸承（１３）安裝太陽輪軸（３），通過軸承（１０）安裝行星端蓋（６），齒圈（８）通過螺栓（７）安裝在行星端蓋（６）上，電機輸入軸（１６）上的齒輪與齒圈（８）嚙合，行星輪（２０）與齒圈（８）的內齒輪和太陽輪（５）嚙合，行星輪（２０）與行星架（１２）相連。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
