| 申請?zhí)枺?/TD>
| 200320113259 |
申請日： |
2003/11/20 |
| 公開號： |
|
公告號： |
2663055 |
| 授權日： |
2004-12-15 |
授權公告日： |
2004-12-15 |
| 專利類別： |
新型 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
41110 |
代理人： |
李德芝 |
| 發明名稱： |
一種拉矯機蝸輪減速機 |
| 國際分類號： |
B22D 11/12 |
| 范疇分類號： |
25D |
| 發明人： |
黃華明;高利宏;司健;蔡戊喜;成鼎新;岳志強;范翠英;張和平 |
| 申請人： |
鄭州機械研究所 |
| 申請人地址： |
河南省鄭州市嵩山南路81號 |
| 郵編： |
450052 |
| 文摘： |
| 一種拉矯機蝸輪減速機，蝸輪采用高強耐磨材料，空心輸出軸的兩端裝有骨架橡膠密封圈，潤滑油泵為雙向油泵。該蝸輪減速箱為兩級減速傳動，動力由立式電機輸入，經輸入軸下面的斜齒輪、將動力傳給蝸桿，蝸桿與蝸輪嚙合，由空心輸出軸將動力傳給拉坯輥。雙向潤滑油泵在輸入軸的下端，為蝸輪箱上面的兩個軸承提供壓力潤滑。蝸輪箱的六面為夾層水套，為系統提供冷卻。軸承分別裝在三根軸的兩端，固定在箱體上�？招妮敵鲚S的兩端骨架密封圈由端蓋和水隔絕熱流，確保密封圈溫度始終處于水溫狀態下。 |
| 主權利要求： |

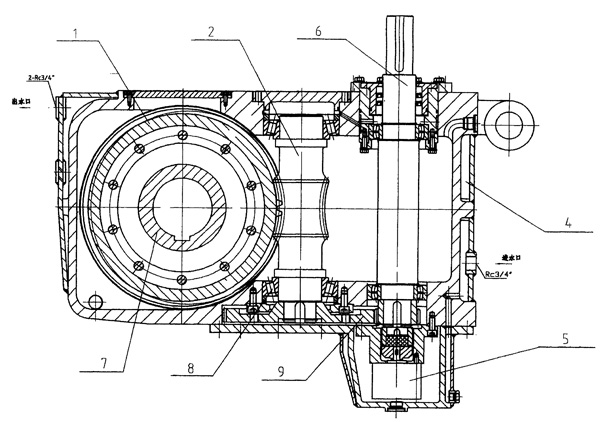

| 一種拉矯機蝸輪減速機，它是由輸入軸、軸承、斜齒輪副、蝸輪、蝸桿、密封圈、潤滑油泵、夾層水套箱體、空心輸出軸組成，其特點在于：輸入軸（６）與蝸桿（２）是立式軸，蝸輪軸為空心輸出軸（７），它是水平軸，電機為立式變頻電機，蝸輪（１）采用高強耐磨材料，空心輸出軸（７）的兩端裝有骨架橡膠密封圈（３），潤滑油泵（５）為雙向油泵，該蝸輪減速箱的動力由立式電機輸入，經輸入軸（６）下面的斜齒輪（９），將動力傳給蝸桿（２），蝸桿（２）與蝸輪（１）嚙合，由空心輸出軸（２）將動力傳給拉坯輥，軸承（８）分別裝在三根軸的兩端，固定在箱體上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-1-10;因費用終止日 |
