| 發明名稱： |
速差減速機 |
| 國際分類號： |
F16H 3/50 |
| 范疇分類號： |
|
| 發明人： |
吳師桂 |
| 申請人： |
吳師桂;浙江恒豐泰減速機制造有限公司 |
| 申請人地址： |
浙江省溫州市甌海區郭溪鎮梅嶼工業區2-5號 |
| 郵編： |
325016 |
| 文摘： |

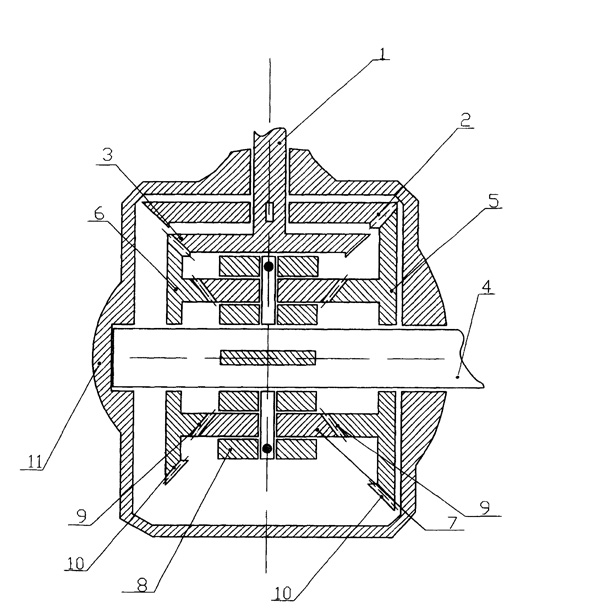

| 本發明涉及機械傳動裝置，具體地說是以非等速運動的速度差完成力的傳遞，并具有大傳動比的速差減速機。速差減速機設有相互垂直設置的主動軸（１）和從動軸（４）、第１主動錐齒（２）和第２主動錐齒（３），從動軸（４）上滑動套大雙錐齒滑動齒輪（５）和小雙錐齒滑動齒輪（６），大雙錐齒滑動齒輪（５）和小雙錐齒滑動的內齒圈（９）之間設有行星齒輪（７）同時與兩側內齒圈（９）嚙合，所述行星齒輪輪輻（８）與從動軸（４）傳動連接。由于兩個雙錐齒滑動齒輪因不同徑而產生速度差，因而行星齒輪（７）同時受兩個雙錐齒滑動齒輪異向驅動力和速差平衡驅動力的作用。通過調節兩個雙錐齒滑動齒輪的直徑差，就可以得到所需的傳動比，傳動比可達數千至數萬。另外速差減速機的結構非常簡潔、緊湊，因此，體積相對較小。 |
| 主權利要求： |
| 速差減速機，其特征在于：所述速差減速機設有相互垂直設置的主動軸（１）和從動軸（４），所述主動軸（１）上一前一后固定設有直徑較大的第１主動錐齒（２）和直徑較小的第２主動錐齒（３），所述從動軸（４）上滑動套設有齒面相對直徑不同的大雙錐齒滑動齒輪（５）和小雙錐齒滑動齒輪（６），大雙錐齒滑動齒輪（５）和小雙錐齒滑動齒輪（６）上均設有外齒圈（１０）和內齒圈（９），所述大雙錐齒滑動齒輪（５）和小雙錐齒滑動齒輪（６）上的內齒圈（９）直徑相同，所述大雙錐齒滑動齒輪（５）和小雙錐齒滑動齒輪（６）分別處在主動軸（１）兩側，所述大雙錐齒滑動齒輪（５）的外齒圈（１０）與第１主動錐齒（２）嚙合，所述小雙錐齒滑動齒輪（６）的外齒圈（１０）與第２主動錐齒（３）嚙合，大雙錐齒滑動齒輪（５）和小雙錐齒滑動的內齒圈（９）之間設有行星齒輪（７）同時與兩側內齒圈（９）嚙合，所述行星齒輪輪輻（８）與從動軸（４）傳動連接。 |
