| 申請?zhí)枺?/TD>
| 98111198 |
申請日： |
1998/03/23 |
| 公開日： |
1998/10/21 |
公告日： |
|
| 公開號： |
1196454 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32104 |
代理人： |
曹祖良 |
| 發明名稱： |
一種三擺葉減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
葉沛;陸新昌 |
| 申請人： |
葉沛;陸新昌 |
| 申請人地址： |
江蘇省泰興市橫垛鄉劉王村八組13號 |
| 郵編： |
225418 |
| 文摘： |
| 本發明涉及減速機，具體地說是一種主要由三片擺葉構成傳動機構的減速機。該減速機包括機殼及安裝在機殼上的輸入軸與輸出軸，從輸出軸上安裝外齒，輸入軸上有３段偏心量相等的偏心軸，其偏心方向互呈１２０°，在機殼內還安裝有偏心量及偏心方向與輸入軸上的偏心軸一一對應的被動軸，擺葉的上部有直徑大于輸出軸外齒的內齒，下部對稱地安裝兩個軸承，安裝時，內齒套在外齒外，兩個軸承內分別安裝輸入軸與被動軸的偏心軸。本發明具有結構簡單，傳動平穩等優點。 |
| 主權利要求： |

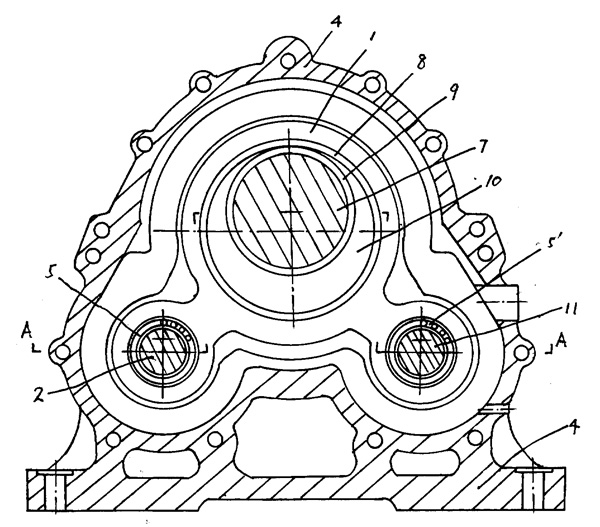

| 一種三擺葉減速機，包括機殼（４）及安裝在機殼上的輸入軸（２）與輸出軸（７），在機殼內為傳動機構，其特征是輸出軸（７）位于機殼內的部分為帶有外齒（９）的齒輪軸，輸入軸（２）位于機殼內的部分為３段偏心量ｅ分別相等的偏心軸，３段偏心軸的偏心方向互呈１２０°分布，在機殼上以輸入軸（７）的齒輪軸為中心、左右對稱地安裝偏心量及偏心方向與輸入軸（２）的偏心軸一一對應的被動軸（１１），傳動機構中有結構相同的３片擺葉（１），該擺葉（１）的上部有內齒（８），下部對稱地安裝兩個軸承（５），其中，內齒（８）套在輸出軸（７）的外齒（９）上，內齒（８）的直徑大于外齒（９），在內、外齒間有空隙（１０），兩個軸承（５）的內孔分別與輸入軸（２）和被動軸（１１）上的偏心軸聯接，將３片擺葉分別依次聯接在３段偏心軸上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2001-7-18;視撤日 |
