| 申請?zhí)枺?/TD>
| 02224814 |
申請日： |
2002/04/24 |
| 公開號： |
|
公告號： |
2534423 |
| 授權日： |
|
授權公告日： |
2003-2-5 |
| 專利類別： |
新型 |
國別省市代碼： |
87[中國|西安] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
變位齒減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
李有宏 |
| 申請人： |
李有宏 |
| 申請人地址： |
陜西省西安市戶縣北環東路7-2號 |
| 郵編： |
710300 |
| 文摘： |

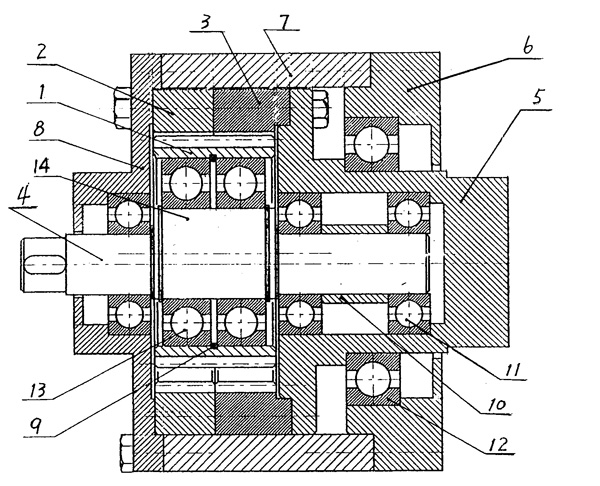

| 一種變位齒減速機，它具有一個偏心固定在輸入軸（４）上的齒圈（１）和一個與之行星嚙合的定齒輪（２），與定齒輪（２）同心且并排設置一與定齒輪（２）存在齒數差的動齒輪（３），齒圈（１）同時與定齒輪（２）和動齒輪（３）嚙合。動齒輪（３）與輸出軸（５）的內端相連接。當輸入軸旋轉時，通過偏心軸帶動齒圈在定齒輪和動齒輪內作行星運動，由于動齒輪與定齒輪存在齒數差的關系，因而動齒輪產生了齒差運動，從而獲得一個減速比。本實用新型結構簡單、傳動順利，可實現較大的減速比。 |
| 主權利要求： |
| 一種變位齒減速機，它具有一個偏心固定在輸入軸（４）上的齒圈（１）和一個與之行星嚙合的定齒輪（２），其特征是與定齒輪（２）同心且并排設置一與定齒輪（２）存在齒數差的動齒輪（３），齒圈（１）同時與定齒輪（２）和動齒輪（３）嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
