5 中心距和軸線的平行度
設計者應對中心距a和軸線的平行度兩項偏差選擇適當?shù)墓睢９钪档倪x擇應按其使用要求能保證相嚙合輪齒間的側隙和齒長方向正確接觸。提供在裝配時調整軸承位置的設施，可能是達到高精度要求最為有效的技術措施。然而，在很多情況下，其成本之高昂很難令人接受。
在齒輪只是單向承載運轉面不經常反轉的情況下，量大側隙的控制不是一個重要的考慮因素，此時中心距允許偏聽偏信差主要取決于重合度的考慮。
在控制運動用的齒輪中，其側隙必須控制；還有當輪齒上的負載常常反向時，對中心距的公差必須很仔細地考慮下列因素：
——軸、箱體和軸承的偏斜；
——由于箱體的偏差和軸承的間隙導致齒輪軸線的不一致；
——由于箱體的偏差的間隙導致齒輪軸線的錯斜；
——安裝誤差：
——軸承跳動；
——溫度的影響（隨箱體和齒輪零件間的溫差，中心距和材料不同而變化）；
——旋轉件的離心伸脹；
——其他因素，例如潤滑劑污染的允許程度用非金屬齒輪材料的溶脹。
當確定影響側隙偏差的所有尺寸的公差時，應該遵照GB/Z 18620.2中關于齒厚公差和側隙的推薦內容。
高速傳動裝置中心距公差的選擇，還有其他考慮，不在本文件的范圍之內。
齒輪傳動中，有一個齒輪帶動若干個齒輪（或反過來）的情形，例如行星齒輪傳動中有若干個行星輪；又如在全橋驅動車的分動器或動力輸出齒輪，在此情況下，為了使所有的嚙合得到適當?shù)呢?fù)荷分配并有正確的工作條件，需要限制中心距的允許偏差。這種條件，要求對工作和制造的限制條件作詳細的研究，不屬于本文件的范圍。
5.2 軸線平行度公差
由于軸線平行度偏差的影響與其向量的方向有關，對“軸線平面內的偏差”f∑δ和“垂直平面上的偏差”f∑δ作了不同的規定（見圖6）。
“軸線平面內的偏差” f∑δ是在兩軸線公共平面上測量的，這公共平面是用兩軸承跨距中較長的一個L和另一根軸上的一個軸承來確定的，如果兩個軸承的跨距相同，則用小齒輪軸和大齒輪軸的一個軸承�！按怪逼矫嫔系牡钠睢� f∑δ是在與軸線公共平面相相垂直的“交錯軸平面”上測量的。
每項平行度度偏差是以與有關軸軸承間距離L（“軸承中間距”L）相關連的值來表示的，見圖6。
軸線平面內的軸線偏差影響螺旋線嚙合偏差，它的影響是工作壓力角的正弦函數，而垂直平面上的軸線偏差的影響則是工作壓力角的余弦函數�？梢娨欢康拇怪逼缴掀顚�(dǎo)致的嚙合偏差將比同樣大小的平面內偏差導致的嚙合偏差要大2～3倍。因此，對這兩種偏差要素要規定不同的最大推薦值。

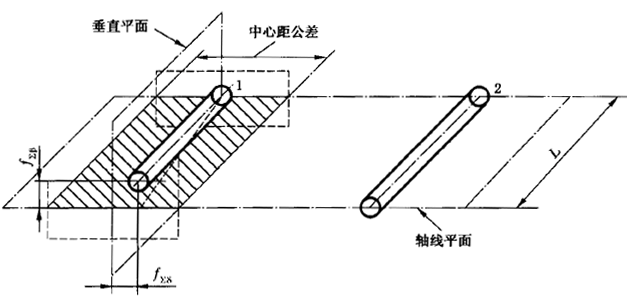

圖6 軸線平行度偏差
5.3 軸線偏差的推薦最大值
a)垂直平面上偏差f∑δ的推薦最大值為：
b)軸線平面內偏差f∑δ的推薦最大值為：
f∑δ=2f∑β……………………（2）
附錄A
（提示的附錄）
文獻目錄
1）GB/T 2821-1992 齒輪幾何要素代號
2）GB/T 1182-1996 形狀和位置公差 通則、定義、符號和圖樣表示法
3）GB/T3374-1992 齒輪基本術語
4）GB/T17851-1999 形狀和位置公差 基準和基準體系
5）GN/Z 18620.1-2002 圓柱齒輪 檢驗實施規范 第1部分：輪齒同側齒面的檢驗
6）GB/Z 18620.2-2002 圓柱齒輪 檢驗實施規范 第2部分：徑向綜合偏、徑向跳動、齒厚和側隙的檢驗
7）GB/Z 18620.4-2002 圓柱齒輪 檢驗實施規范 第4部分：表面結構和輪齒接觸斑點的檢驗
