7齒圈徑向跳動的檢驗
7.1測量方法和測量儀器
齒圈徑向跳動ΔFr的測量方法有直接法和間接法。
直接法的測量儀器有齒圈徑向跳動檢查儀和成和測齒儀等。
間接法的測量儀器有齒輪單面嚙合整體誤差測量儀、萬能齒輪測量機以及三坐標測量機等。
7.1.1直接法測量原理
直接法測量原理參見圖15。以被測齒輪回轉軸線為基準,將測頭依次與齒輪各齒槽齒高中部雙面接觸,測頭相對于齒輪回轉基準軸線的最大徑向變動量即為ΔFr。
漸開線圓柱齒輪精度檢驗規范齒圈徑向跳動的檢驗

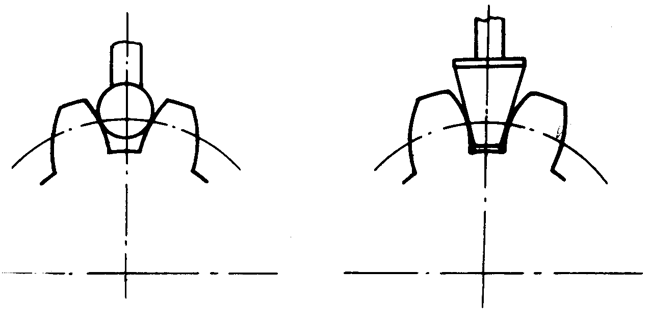

圖15直接法測量原理圖
7.1.2間接法測量原理
按16.1.1和16.1.2所述的測量原理,先測出齒輪雙向截面整體誤差曲線,在該曲線上按誤差定義取出ΔFr。
7.2測量
間接測量法見16.2。
7.2.1測量儀器的檢定
儀器應按檢定規程或其他有關技術文件的規定進行檢定,經法定部門檢定合格后方準使用。
7.2.2測頭的選擇
可選用球形測頭,也可以選用圓錐形測頭。測頭直徑應根據被測齒輪模數來選擇,使測頭與被測齒槽的左右齒面在齒高中部接觸。
7.2.3測量基準的確定
見附錄B(補充件)。
7.2.4測量位置的確定
齒圈徑向跳動應在齒寬中部,對齒輪每個齒槽進行測量。對于齒寬大于160mm的齒輪,應至少測量上、下三個截面,上下截面各距端面約百分之十五齒寬。
7.2.5測量的不確定度
齒圈徑向跳動的測量不確定度UFr不應大于被測齒輪齒圈徑向跳動公差的三分之一。
當不能確定測量不確定度是否能滿足上述要求時,應進行測量不確定度的計算。
UFr(μm)按下式計算:
式中:δ1——儀器的示值變動性[見附錄A(補充件),也允許按儀器檢定規和確定],μm;
      δ2——傳感器的示值誤差,μm;
      δ3——被測齒輪測量時的安裝偏心引起的測量誤差,μm。
δ3=2e……………………………………(37)
7.3測量結果處理
ΔFr的測量結果可用直接法直接在指示表上讀出。也可以在用間接法測得的雙向截面整體誤差曲線上取值(詳見16.3.2.1)。
直接法測量時,測頭與被測齒輪作雙面接觸逐齒測量,測頭相對于被測齒輪回轉中心徑向距離的最大變動量為ΔFr
以在7.2.4所規定的各測量位置中測得的最大齒圈徑向跳動作為測量結果。
ΔFr在被測齒輪雙側齒面的徑向計值(μm),以其它方向測量時,應對測得值進行換算,見附錄C(補充件)。
