類別 |
名稱 |
代號 |
定義 |
|
1 |
|
△Fic
Fic |

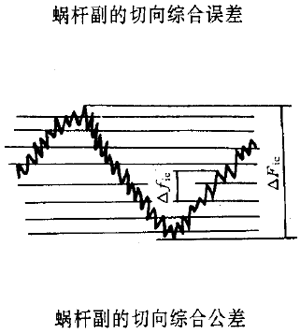

一對蝸桿副，在其標準位置
正確嚙合時，蝸輪旋轉一周范圍
內，實際轉角與理論轉角之差的
總幅度值，以蝸輪計算圓弧長計 |
|
2 |
蝸輪副的一齒切向綜合誤差
蝸輪副的一齒切向綜合公差 |
△Fic
Fic |
安裝好的蝸桿副嚙合轉動
時，在蝸輪一轉范圍內多次重復
出現的周期性轉角誤差的最大
幅度值，以蝸輪計算圓弧長計 |
|
3 |
蝸輪副的中心距偏差
上偏差
中心距極限偏差
下偏差 |
△fa
+fa
-fa |
裝配好的蝸桿副的實際中
心距與公稱中心距之差 |
|
4 |
蝸桿和蝸輪的喉平面偏差
上偏差
蝸桿喉平面極限偏差
下偏差
上偏差
蝸輪喉平面極限偏差
下偏差 |
△fx
+fx
-fx
+fx2
-fx2 |
在裝配好的蝸桿副中，蝸桿
和蝸輪的喉平面的實際位置與
各自公稱位置間的偏移量 |
|
5 |
傳動中蝸桿軸心線的歪斜度
軸心線歪斜度公差 |
△fγ
fγ |
在裝配好的蝸桿副中，蝸桿
和蝸輪的軸心線相交角度之差，
在蝸桿齒寬長度一半上以長度
單位測量 |
|
6 |
|
|

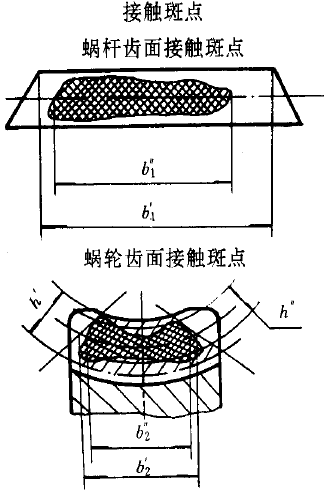

裝配好的蝸桿副并經加載
運轉后，在蝸桿齒面與蝸輪齒面
上分布的接觸痕跡
接觸斑點的大小按接觸痕
跡的百分比計算確定：
沿齒長方向一接觸痕跡
的長度與齒面理論長度之比的
百分比數
即：
蝸桿：b1″/b1′×100%
蝸輪：b2″/b2′×100%
沿齒高方向—按蝸輪接
觸痕跡的平均高度h″與工作高
度h′之比的百分比數
即：h″/ h′×100 % |
|
7 |
蝸桿副的側隙
圓周側隙
法向側隙 |
jt
jn |
在安裝好的蝸桿副中，蝸桿
固定不動時，蝸輪從工作齒面接
觸到非工作齒面接觸所轉過的
計算圓弧長
在安裝好的蝸桿副中，蝸桿
和蝸輪的工作齒面接觸時，兩非
工作齒面間的最小距離 |
