7.2計算彎曲應力的系數

7.2.1齒形系數Y_F，Y_Fa

齒形系數是用以考慮齒形對名義彎曲應力的影響，以過齒廓根部左右兩過渡曲線與30°切線相切點的截面作為危險截面進行計算。

7.2.1.1齒形系數Y_F

齒形系數Y_F是考慮載荷作用于單對齒嚙合區外界點時齒形對名義彎曲應力的影響（參見圖13）。

a)外齒輪的齒形系數Y_F

按圖13所示定義，外齒輪的齒形系數可Y_F由下式確定：

式中：m_n——齒輪法向模數，mm；

      a_n——法向分度圓壓力角；

a_Fen,h_Fe,s_Fn的定義見圖13。

式（174）適用于標準或變位的直齒輪和斜齒輪。對于斜齒輪，齒形系數按法截面確定，即按當量齒數z_n進行計算。大、小輪的齒形系數應分別確定。Z_n應按式（178）計算。

用齒條刀具加工的外齒輪的Y_F可用表19中的公式計算。

本計算方法需滿足下列條件：

1）30°切線的切點應位于由刀具齒頂圓角所展成的齒根過渡曲線上；

2）刀具齒頂必須有一定大小的圓角，即ρfp≠0。刀具的基本齒廓尺寸見圖14。

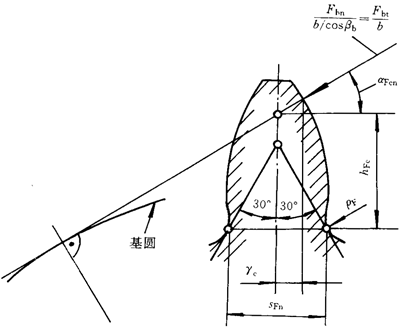

圖13 影響外齒輪齒形系數Y_F的各參數

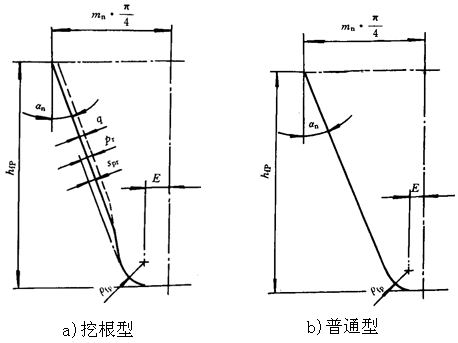

圖14刀具基本齒廓尺寸

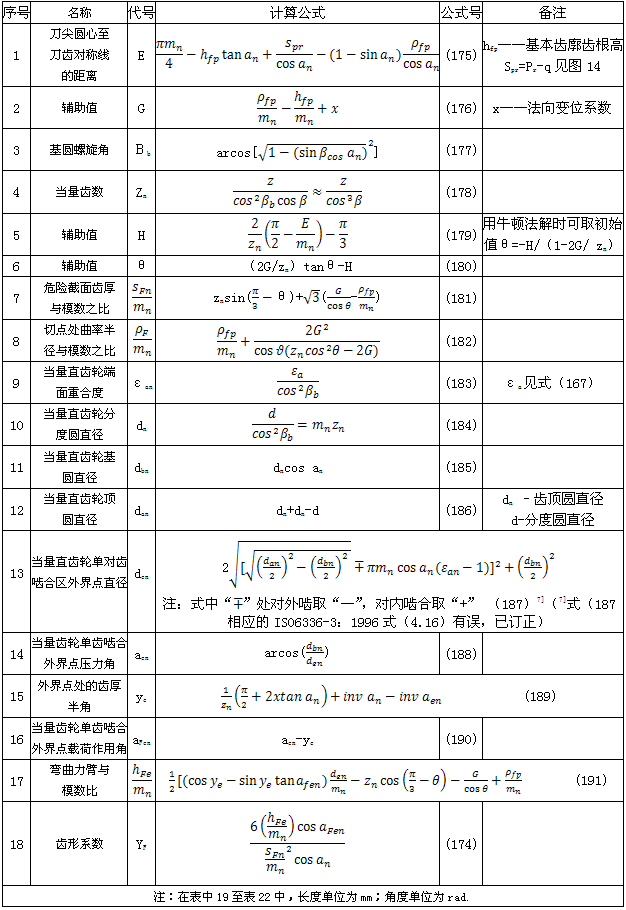

表19 外齒輪齒形系數Y_F的有關公式

b)內齒輪的齒形系數Y_F

內齒輪的齒形系數Y_F不僅與齒數和變位系數有關，且與插齒刀的參數有關。為了簡化計算，可近似地按替代齒條計算（見圖15）。替代齒條的法向齒廓與基本齒條相似，齒高與內齒輪相同，法向載荷作用角a_Fen等于a_n，并以腳標2表示內齒輪，有關計算公式見表20（適用于z₂＞70）。

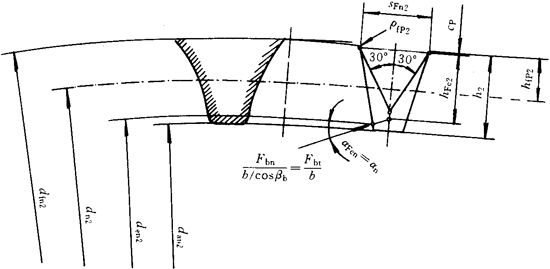

圖15 影響內齒輪齒形系數Y_F的各參數

采用說明：

7]式（187）相應的ISO6336-3：1996式（4.16）有誤，已訂正。

由于內齒輪通常用齒輪形刀具切制而成，其齒根過渡圓弧半徑ρ_F2常常是較小的。當ρ_F2未知時，可近似取ρ_F2=0.15m_a。

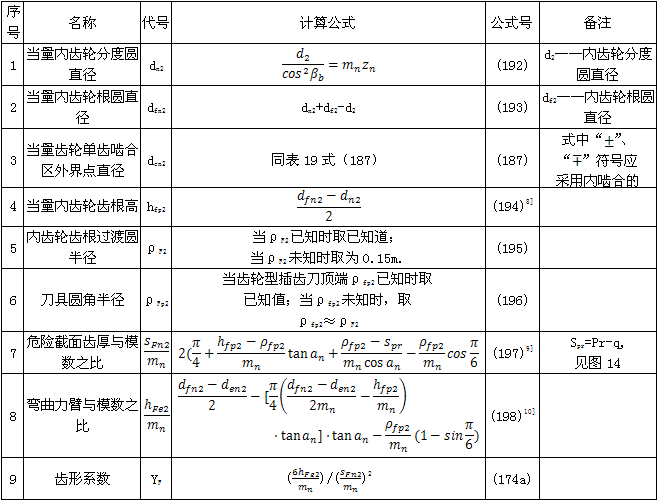

表20 內齒輪齒形系數Y_F的有關公式

采用說明：

8]式（194）相應的ISO6336-3：1996式（4.3）定義不合我國慣用定義，已訂正。

9]ISO6336-3：1996式（4.21）首項誤為1/2，已訂正為2。

10]已按8]訂正將式（1980中有關符號變號。

7.2.1.2齒形系數Y_Fa

齒形系數Y_Fa是考慮當載荷作用于齒頂時齒形對名義彎曲應力的影響，用于近似計算。Y_Fa只能與Y_t一起作用。

a)外齒輪的齒形系數Y_Fa按圖16定義，并可由下式確定：



采用說明：

8]式（194）相應的ISO6336-3：1996式（4.23）定義不合我國慣用定義，已訂正。

9]ISO6336-3：1996式（4.21）首項誤為1/2，已訂正為2。

10]已按8]訂正將式（198）中有關符號變號。

式（199）適用于ε_an＜2的標準或變位的直齒輪和斜齒輪。大、小輪的Y_Fa應分別確定。

對于斜齒輪，齒形系數按法截面確定，即按當量齒數Z_n確定，當量齒數Z_n可用式（178）計算。

用齒條刀具加工的外齒輪的Y_Fa可按表21中的公式計算，或按圖18a～18d相應查取。不同參數的齒形所適用的圖號見表23。

圖18a～18d的圖線適用于齒頂不縮短的齒輪。對于齒頂縮短的齒輪，實際彎曲力臂比不縮短時稍小一些，因此用以上圖線查取的值偏于安全。

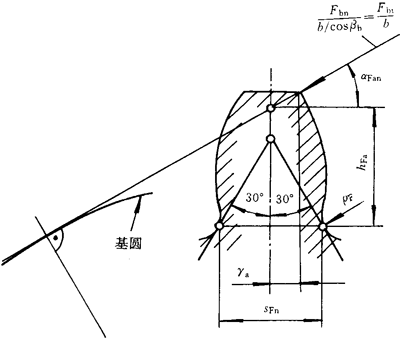

圖16 影響外齒輪齒形系數Y_Fa的各參數

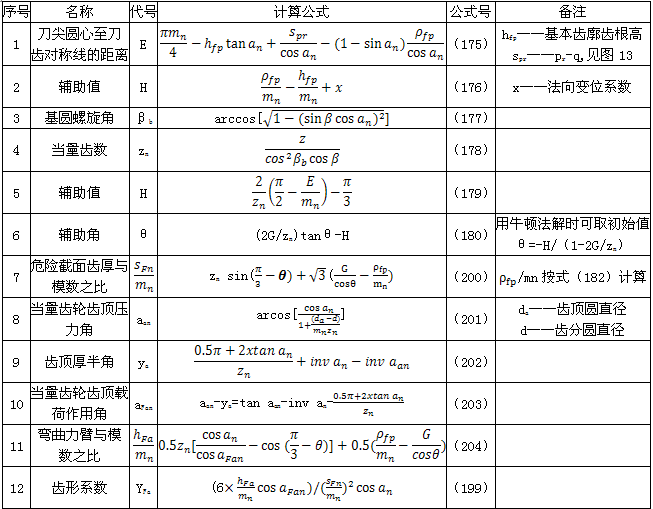

表21  外齒輪齒形系數Y_Fa的有關公式

b)內齒輪的齒形系數Y_Fa

內齒輪的齒形系數Y_Fa可近似地按替代齒條計算。此替代齒條的法向齒廓與基本齒條相似，齒高與內齒輪相同，并取法向載荷作用角a_Fan等于a_n（參見圖17）。以腳標2表示內齒輪。有關計算公式見表22（適用于z₂＞70）。

與圖18a18e各齒形參數相對應的內齒輪齒形系數Y_Fa也可由表23查取。

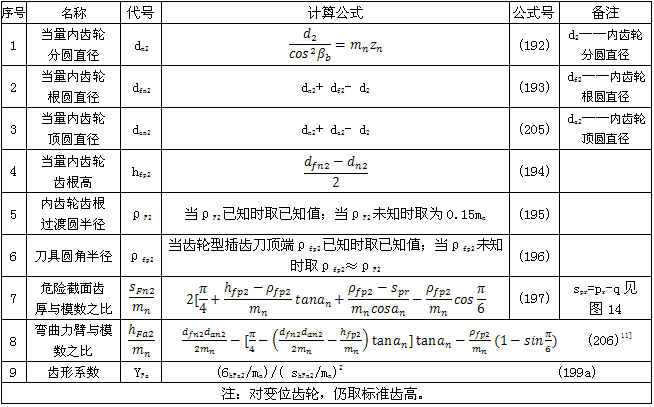

表22 內齒輪齒形系數Y_Fa的有關公式

采用說明：

11]已按8]訂正將式（206）中有關符號變號。

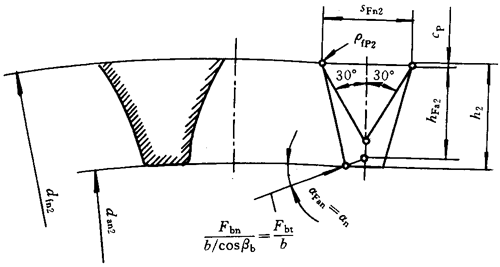

圖17影響內齒輪齒形系數Y_Fa的各參數

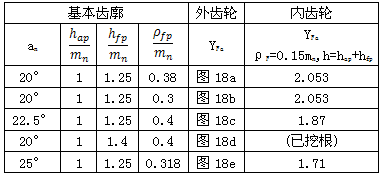

表23 幾種基本齒廓齒輪的Y_Fa

注：a_n=20°;h_ap/ m_n =1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.38

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap= m_n時，Y_Fa=2.053

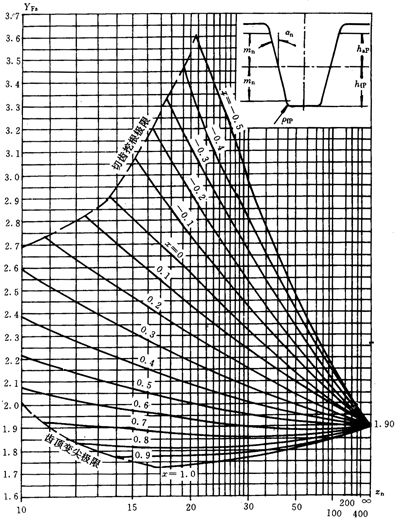

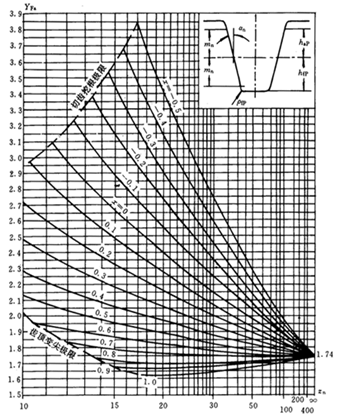

圖18a 外齒輪齒形系數Y_Fa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.3

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap=m_n時，Y_Fa=2.053

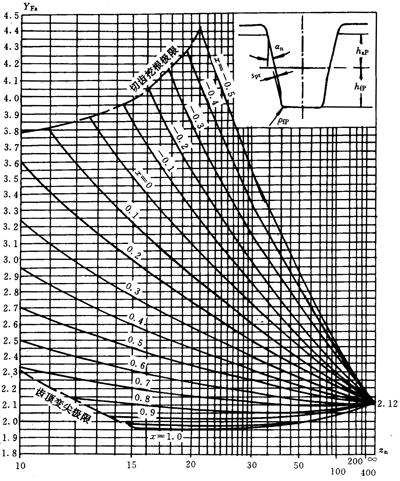

圖18b外齒輪齒形系數Y_Fa

注：a_n=22.5°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.4

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap=m_n時，Y_Fa=1.87

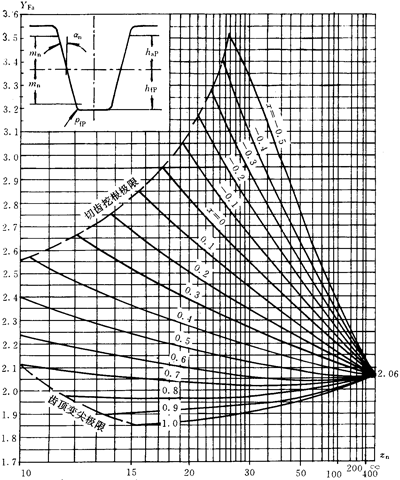

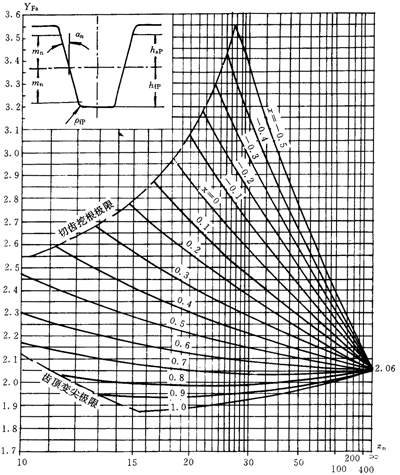

圖18c 外齒輪齒形系數Y_Fa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.4;ρ_fp/m_n=0.4;s_pr=0.02m_n

圖18d 外齒輪齒形系數Y_Fa

注：a_n=25°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.318

圖18e 外齒輪齒形系數Y_Fa

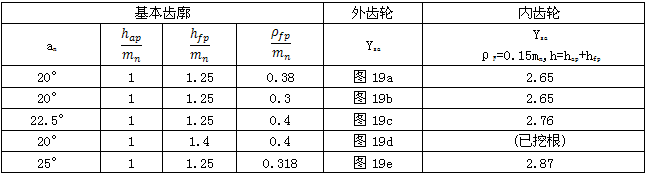

7.2.2應力修正系數Y_s,Y_sa

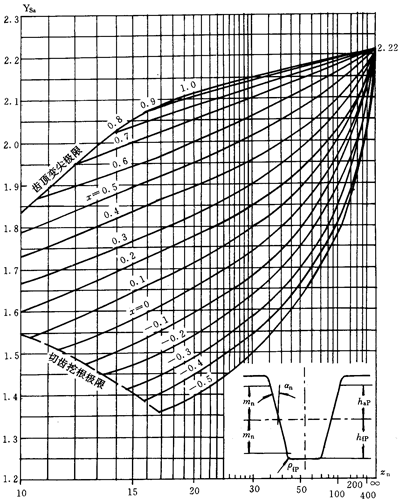

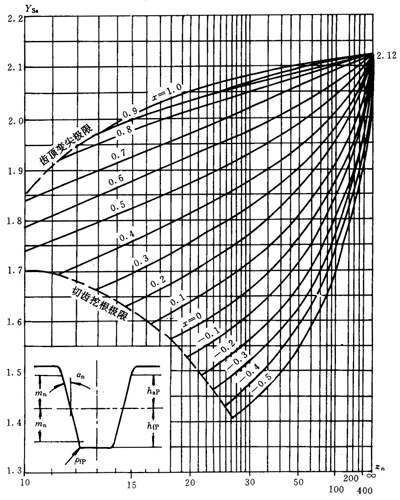

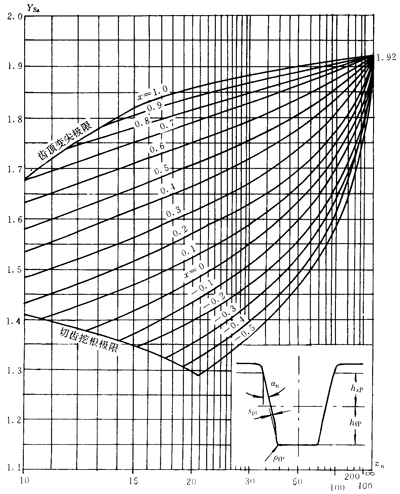

應力修正系數Y_s和Y_sa是將名義彎曲應力換算成齒根局部應力的系數。它考慮了齒根過渡曲線處的應力集中效應，以及彎曲應力以外的其他應力對齒根應力的影響。
