漸開線圓柱齒輪（或擺線圓柱齒輪）上的一個假想圓，形成漸開線齒廓的發生線（或形成擺線齒廓的發生圓）在此假想圓的圓周上作純滾動時，此假想圓就稱為基圓。
3.3尺寸參數 dimensions
3.3.1齒距 pitch
3.3.1.1齒距 pitch
在齒輪的一個既定圓柱面上，一條給定的曲線被兩個相鄰的同側齒面所截取的長度，稱為齒距。
3.3.1.2端面齒距 transverse pitch
在齒輪上，兩個相鄰而同側的端面齒廓之間的分度圓弧長，稱為端面齒距。
注：在一般情況下，端面齒距可以簡稱為齒距，但不應該稱為周節。
3.3.1.3法向齒距 normal pitch
在斜齒輪的分度圓柱面上，其齒線的法向螺旋線在兩個相鄰的同側齒面之間的弧長。
3.3.1.4軸向齒距 axial pitch
在斜齒輪的一個軸平面內，兩個相鄰的同側齒廓之間的軸向距離。
3.3.1.5法向基節（法向基圓齒距） normal base pitch
兩相鄰?fù)瑐?cè)齒面的基圓螺旋線沿其法向螺旋線度量的距離。
這兩個漸開螺旋面之間的法向距離為常數值，它與上述的法向螺旋線的弧第相等。
3.3.1.6端面基圓齒距 transverse base pitch
在漸開線圓柱齒輪的一個端平面上，相鄰的兩個同側齒廓的漸開線所截的基圓弧長，稱為端面基圓齒距，它與這兩個端面齒廓之間恒定的法向距離在數值上相等。
3.3.1.7齒距角 angular pitch
整個圓周（以角單位表示）與齒數的比值，稱為齒距角。
對于圓柱齒輪，齒距角也就是端面齒距所對的圓心角。
3.3.1.8公法線長度 base tangent length
對于外齒輪，相隔若干個齒的兩外側齒面各與兩平行平面之中的一個平面相切，此兩平行平面之間的垂直距離就稱為該齒輪的公法線長度。
對于內齒輪，指的是相隔若干個齒槽的兩外側齒面。
必須指明兩平行平面所跨的齒數（或齒槽數）。
（跨3齒） （跨3個齒槽）
3.3.2直徑和半徑 diameter and radius
3.3.2.1分度圓直徑 reference diameter
圓柱齒輪的分度圓柱面（或分度圓）的直徑。
3.3.2.2節圓直徑 pitch diameter
圓柱齒輪的節圓柱面或節圓的直徑。
3.3.2.3基圓直徑 base diameter
漸開線齒輪和擺線齒輪的基圓面和基圓的直徑。

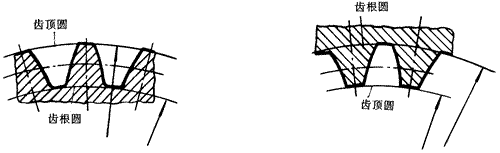

3.3.2.4頂圓直徑 tip diameter
齒頂圓柱面和齒頂圓的直徑。

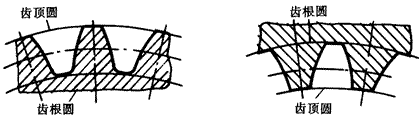

3.3.2.5根圓直徑 root diameter
齒根圓柱面和齒根圓的直徑。
3.3.2.6齒根圓角半徑 fillet radius
齒根過渡曲面的最小曲率半徑。
3.3.3齒高和齒寬 tooth depth and facewidth
3.3.3.1齒高 tooth depth
齒頂圓與齒根圓之間的徑向距離。
3.3.3.2工作高度 working depth
兩個配對齒輪的齒頂圓柱面各與連心線相交，所得到的兩交點之間的最短距離。

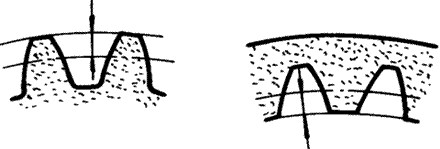

3.3.3.3齒頂高 addendum
齒頂圓與分度圓之間的徑向距離。
3.3.3.4齒根高 addendum
齒根圓與分度圓之間的徑向距離。
3.3.3.5弦齒高 chordal height
法向弦齒厚的中點到齒頂面的最短距離。

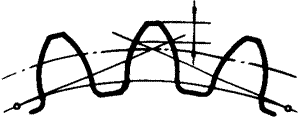

3.3.3.6固定弦齒高 constant chord height
固定弦的中點到齒頂面的最短距離。
3.3.3.7齒寬 facewidth
齒輪的有齒部位沿分度圓柱面的直母線方向量度的寬度。
3.3.3.8有效齒寬 effective facewidth
一對相嚙齒互相接觸的寬度。
3.3.4齒厚 tooth thickness
3.3.4.1齒厚（端面齒厚） transverse tooth thickness
在圓柱齒輪的端平面上，一個齒的兩側端面齒廓之間的分度圓弧長。
對于鼓形齒，在鼓形面的最高處量度。
3.3.4.2法向齒厚 normal tooth thickness
在斜齒輪上，其齒線的法向螺旋線介于一個齒的兩側齒面之間的弧長。
3.3.4.3端面基圓齒厚 transverse base thickness
在漸開線圓柱齒輪的一個端平面上，一個齒兩側的漸開線所截的基圓弧長。
3.3.4.4法向基圓齒厚 normal base thickness
在漸開線斜齒輪上，一個齒的兩側基圓螺旋線沿其法向螺旋線度量的弧長。
3.3.4.5弦齒厚（端面弦齒厚） transverse chordal tooth thickness
在齒輪的一個端平面上，一個齒的兩側端面齒廓之間的分度圓弧所對應的弦長。
3.3.4.6法向弦齒厚 noumal chordal tooth thickness
一個齒的兩側齒線之間的最短距離，也即法向齒厚所對應的弦長。
3.3.4.7固定弦齒厚 constant chord
漸開線齒輪的一個齒和基本齒條的兩個齒對稱接觸時，分布于該齒輪輪齒兩側齒面上的那兩條接觸線之間的最短距離。
3.3.4.8端面齒頂厚 crest width
在端平面內，一個齒的兩側端面齒廓之間的齒頂圓弧長。
3.3.4.9法向齒頂厚 normal crest width
在斜齒輪的一個齒上，其兩側齒頂圓螺旋線的法向螺旋線位于齒頂面內的弧長。
3.3.5槽寬 spacewidth
3.3.5.1槽寬（端面齒槽寬） transverse spacewidth
在端面平面上，一個齒槽的兩側齒廓之間的分度圓弧長。
3.3.5.2法向齒槽寬 normal spacewidth
在斜齒輪的一個齒槽內，其兩側齒線的法向螺旋線位于該齒槽內的弧長。
3.3.5.3齒厚半角 tooth thickness half angle
端面齒厚所對圓心角的一半。
3.3.5.4槽寬半角 spacewidth half angle
端面齒槽寬所對圓心角的一半。
3.3.6壓力角 pressure angle
3.3.6.1齒形角 nominal pressure angle
基本齒條的法向壓力角。
3.3.6.2任意點的法向壓力角 normal pressure angle at a point
過齒面上任意點處的徑向直線與齒面在該點處的切平面所夾的銳角。
3.3.6.3任意點壓力角（任意點的端面壓力角） transverse pressure angle at a point
在端平面內，過端面齒廓上任意點處的徑向直線與齒廓在該點處的切線所惡例的銳角。
3.3.6.4法向壓力角 normal pressure angle
對于任意點的法向壓力角，當所敘述的位置限定在齒線上時，就稱為法向壓力角。
3.3.6.5壓力角（端面壓力角） tuansverse pressure angle
對于任意點的端面壓力角，當所敘述的點是端面齒廓與分度圓的交點時，就稱為端面壓力角。
3.3.6.6嚙合角 working pressure angle
在一般情況下，兩相嚙輪齒的端面齒廓在接觸點處的公法線與兩節圓的內公切線所惡例的銳角，稱為嚙合角。
對于漸開線齒輪，指的是兩相嚙輪齒在節點上的端面壓力角。
3.3.7螺旋角 helix angle
3.3.7.1螺旋角 helix angle
對于斜齒輪，指的是分度圓螺旋線的螺旋角。
3.3.7.2基圓螺旋角 base helix angle
對于漸開線斜齒輪，指的是基圓螺旋線的螺旋角。
3.3.7.3導程角 lead angle
對于斜齒輪，指的是分度圓螺旋線的導程角。
3.3.7.4基圓導程角 base lead angle
對于漸開線斜齒輪，指的是基圓螺旋線的導程角。
3.3.8頂隙和側隙 clearance and backlash
3.3.8.1頂隙 bottom clearance
在齒輪副中，一個齒輪的齒根圓柱面與配對齒輪的齒頂圓柱面之間在連心線上量度的距離。
3.3.8.2圓周側隙 circumferential backlash
在一對相嚙合的齒輪中，固定其中一個齒輪，另一個齒輪所能轉過的節圓弧長，稱為圓周側隙。
3.3.8.3法向側隙 normal backlash
兩齒輪的工作齒面互相接觸時，其非工作齒面之間的最短距離，稱為法向側隙。
3.3.8.4徑向側隙 radial backlash
一對齒輪，其工作狀態下的中心距與無隙嚙合狀態下的中心距之差，稱為徑向側隙，其值等于圓周側隙的一半除以嚙合角的正切所得到的商。
