序號 |
名稱 |
代號 |
定義 |
|
1 |
|

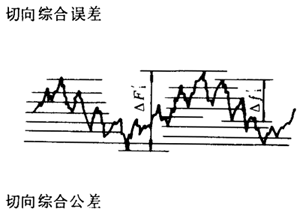

△Fi′
Fi′ |
被測齒輪與理想精確的測量齒輪按
規定的安裝位置單面嚙合時，被測齒
輪一轉內，實際轉角與理論轉角之差
的總幅度值。以齒寬中點分度圓弧長
計 |
|
2 |
一齒切向綜合誤差
一齒切向綜合公差 |
△fi′
fi′ |
被測齒輪與理想精確的測量齒輪按
規定的安裝位置單面嚙合時，被測齒
輪一齒距角內，實際轉角與理論轉角
之差的最大幅度值。以齒寬中點分度
圓弧長計 |
|
3 |
|

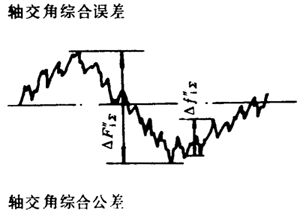

△FiΣ″
FiΣ″ |
被測齒輪與理想精確的測量齒輪在
分錐頂點重合的條件下雙面嚙合時，
被測齒輪一轉內，齒輪副軸交角的最
大變動量。以齒寬中點處線值計。 |
|
4 |
一齒軸交角綜合誤差
一齒軸交角綜合公差 |
△FiΣ″
FiΣ″ |
被測齒輪與理想精確的測量齒輪和
分錐頂點重合的條件下雙面嚙合時，
被測齒輪一齒距角內，齒輪副軸交角
的最大變動量。以齒寬中點處線值計 |
|
5 |
|
△fzk′
fzk′ |
被測齒輪與理想精確的測量齒輪和
規定的安裝位置單面嚙合時，被測齒
輪一轉內，二次（包括二次）以上各
次諧波的總幅度值 |
|
6 |
|

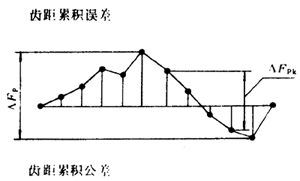

△FP
FP |
在中點分度圓1）上，任意兩個同側
齒面間的實際弧長與公稱弧長之差
的最大絕對值 |
|
7 |
K個齒距累積誤差
K個齒距累積公差 |
△FPK
FPK |
在中點分度圓1）上，K個齒距的實
際弧長與公稱弧長之差的最大絕對值。
K為2到小于Z/2的整數 |
|
8 |
|
△Fr
Fr |

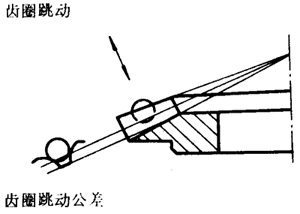

齒輪一轉范圍內，測頭在齒槽內與
齒面中部雙面接觸時，沿分錐法向相
對齒輪軸線的最大變動量 |
|
9 |
|
△fpt
+fpt
-fpt |

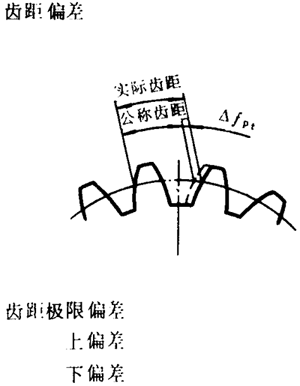

在中點分度圓1）上，實際齒距與公
稱齒距之差 |
|
10 |
齒形相對誤差
齒形相對誤差的公差 |
△fc
fc |
齒輪繞工藝軸線旋轉時，各輪齒實
際齒面相對于基準實際齒面?zhèn)鬟f運動
的轉角之差。以齒寬中點處線值計 |
|
11 |
齒厚偏差
齒厚極限偏差
上偏差
下偏差
公差 |
|
齒寬中點法向弦齒厚的實際值與公
稱值之差 |
|
12 |
齒輪副切向綜合誤差
齒輪副切向綜合公差 |
△Fic′
Fic′ |
齒輪副按規定的安裝位置單面嚙合
時，在轉動的整周期2）內，一個齒輪
相對另一個齒輪的實際轉角與理論轉
角之差的總幅度值。以齒寬中點分度
圓弧長計 |
|
13 |
齒輪副一齒切向綜合誤差
齒輪副一齒切向綜合公差 |
△fic′
fic′ |
齒輪副按規定的安裝位置單面嚙合
時，在一齒距角內，一個齒輪相對另
一個齒輪的實際轉角與理論轉角之差
的最大值。在整周期2）內取值，以齒
寬中點分度圓弧長計 |
|
14 |
齒輪副軸交角綜合誤差
齒輪副軸交角綜合公差 |
△FiΣc″
FiΣc″ |
齒輪副在分錐頂點重合條件下雙面
嚙合時，在轉動的整周期2）內，軸交
角的最大變動量。以齒寬中點處線值
計 |
|
15 |
齒輪副一齒軸交角綜合誤差
齒輪副一齒軸交角綜合公差 |
△fiΣc″
fiΣc″ |
齒輪副在分錐頂點重合條件下雙面
嚙合時，在一齒距角內，軸交角的最
大變動量。在整周期2）內取值，以齒
寬中點處線值計 |
|
16 |
齒輪副周期誤差
齒輪副周期誤差的公差 |

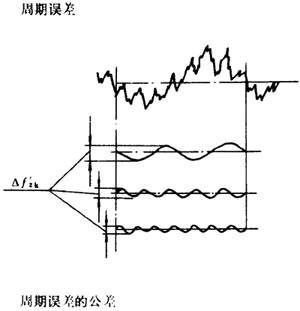

△fzkc′
fzkc′ |
齒輪副按規定的安裝位置單面嚙合
時，在大輪范圍內，二次（包括
二次）以上各次諧波的總幅度值 |
|
17 |
齒輪副齒頻周期誤差
齒輪副齒頻周期誤差的公差 |
△fzzc′
fzzc′ |
齒輪副按規定的安裝位置單面嚙合
時，以齒數為頻率的諧波的總幅度值 |
|

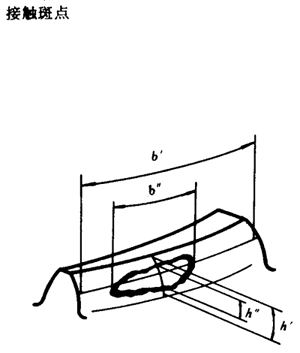

18 |
|
- |
安裝好的齒輪副（或被測齒輪與測
量齒輪）在輕微力的制動下運轉后，
在齒輪工作齒面上得到的接觸痕跡。
接觸斑點包括形狀、位置、大小三
方面的要求。
接觸痕跡的大小按百分比確定：
沿齒長方向——接觸痕跡長度b″
與工作長度b′之比，即b″/b′×100%；
沿齒高方向——接觸痕跡高度h″與
接觸痕跡中部的工作齒高h 之比，即
h″/h′×100% |
|
19 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |

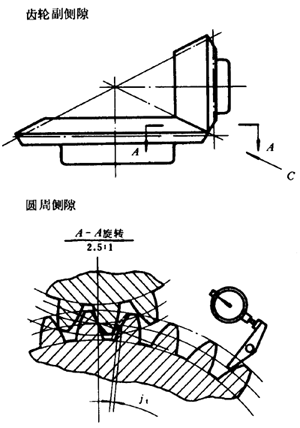

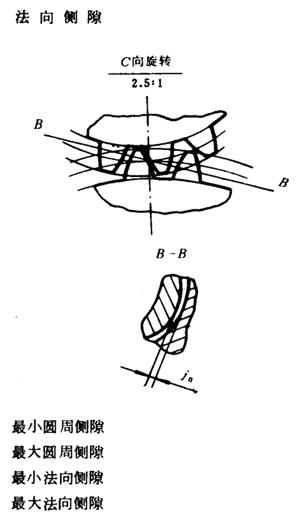

齒輪副按規定的位置安裝后，其中
一個齒輪固定時，另一個齒輪從工作
齒面接觸到非工作齒面接觸所轉過的
齒寬中點分度圓弧長
齒輪副按規定的位置安裝后，工
作齒面接觸時，非工作齒面間的最小距
離。以齒寬中點處計
jn=jtcosβcosα |
|
20 |
齒輪副側隙變動量
齒輪副側隙變動公差 |
△Fvj
Fvj |
齒輪副按規定的位置安裝后，在轉
動的整周期2）內，法向側隙的最大值
與最小值之差 |
|
21 |
|

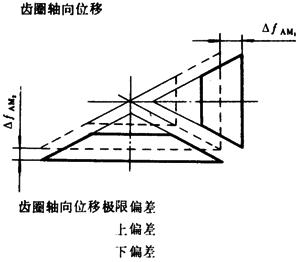

△fAM
+fAM
-fAM |
齒輪裝配后，齒圈相對于滾動檢查
機上確定的最佳嚙合位置的軸向位移
量 |
|
22 |
|

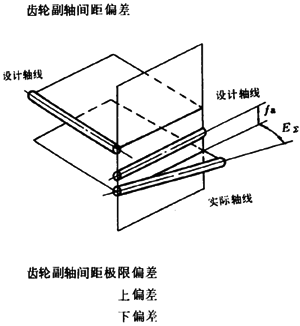

△fa
+fa
-fa |
齒輪副實際軸間距與公稱軸間距之差 |
|
23 |
齒輪副軸交角偏差
齒輪副軸交角極限偏差
上偏差
下偏差 |
△EΣ
+EΣ
-EΣ |
齒輪副實際軸交角與公稱軸交角之
差。以齒寬中點處線值計 |
