附錄A

（規范性附錄）

錐齒輪幾何參數計算

A.1概述

附錄A所包含的幾何參數是展成當量圓柱齒輪和錐齒輪承載能力計算所需的。如果將錐齒輪的輪齒中間的端截面展成為一個平面，則得到近似漸開線齒的當量圓柱齒輪，GB/T10062承載能力計算是在當量圓柱齒輪和錐齒輪齒寬中點基礎上進行的（見A.6）。

對于斜齒和弧齒錐齒輪，其當量齒輪是當量圓柱斜齒輪。在承載能力計算中，一部分在齒輪的端截面內進行，一部分在其法截面內進行。所提供的齒輪數據的對應關系僅適用于x_hm1+x_hm2=0的齒輪。

A.2原始數據

錐齒輪的數據可用下述兩種常用形式中的任意一種：數據形式Ⅰ（見表A.1）與數據形式Ⅱ（見表A.2）。上述兩種數據形式的轉換關系在A.3與A.8中給出。

表A.1    數據形式Ⅰ

基本數據		可變數據		可變數據
代號	意義	代號	意義	代號	意義
an	法向壓力角
Z1,2	齒數
Σ	軸夾角
de2	齒輪大端節徑	mmn	中點法向模數
βm	中點螺旋角
B	齒寬
Ρa01,2	刀具刃邊半徑
Rco	刀具半徑
Xsm1,2	切向變位系數
Xhm1,2	徑向變位系數
h*f01,2	刀具齒根高
h*a01,2	刀具齒頂高
spr1,2	刀具凸臺量

表A.1    數據形式Ⅱ

A.3基本計算式

齒數比u

節錐角δ

外錐距R_e

中點錐距

大端端面模數

中點端面模數m_mt

中點法向模數m_mn

m_mn=m_mtcosβ_m…………………………………………(A.9)

中點節圓直徑d_m

齒頂角θ_a

θ_a1,2=δ_a1,2-δ_1,2……………………………………(A.11)

對于固定的齒頂高

δ_a1,2=δ_1,2→θ_a1,2=0……………………………………（A.12）

齒根角θ_f

θ_f1,2=δ_1,2-δ_f1,2…………………………………………(A.13)

對于固定的齒頂高

δ_f1,2=δ_1,2→θ_f1,2=0……………………………………（A.14）

A.4基本齒條齒廓及其相應的刀具數據

在表A.1的數據形式Ⅰ中，一般來說，h_fo,h_ao,與ρ_ao可由制造者自己確定。

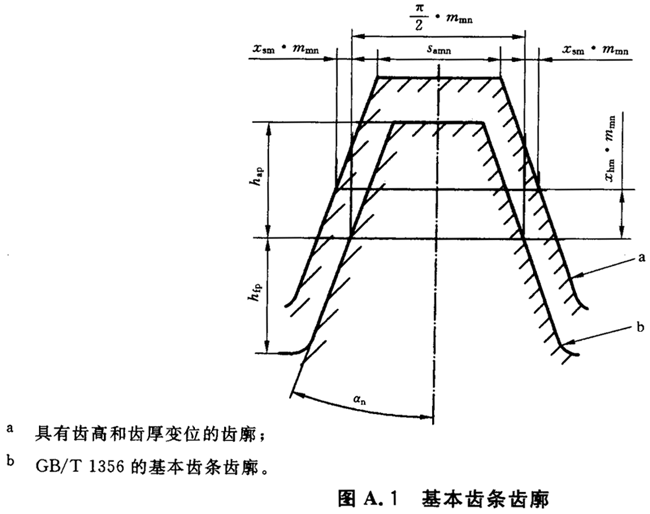

刀具齒根高h(yuǎn)*_fo(即基本齒條齒廓齒頂高h(yuǎn)*_ap,見圖A.1)與中點法向模數有關：

a具有齒高和齒厚變位的齒廓；

bGB/T1356的基本齒條齒廓

刀具齒頂高（即基本齒條齒廓齒根高h(yuǎn)*_fp,見圖A1）與中點法向模數有關：

常用數值：

ρ_ao/m_mn=0.2～0.4

h*_f0=1.0,      h*_ao=1.25～1.30

在數據形式Ⅱ（表A.2）中，僅表示了刀具刃邊半徑ρ_ao.如果需要，h*_f0與h*_ao可計算得出（見式A.17～式A.21）。

A.5中點齒高

A5.1中點齒高h(yuǎn)_am

中點齒頂高h(yuǎn)_am

h*_am1,2=m_mn(h*_f01,2+x_hm1,2)……………………………………(A.17)

中點齒根高h(yuǎn)_fm

h*_fm1,2=m_mn(h*_a01,2+x_hm1,2)……………………………………(A.18)

A.5.2在數據形式Ⅱ（表A.2）中

中點齒頂高h(yuǎn)_am

中點齒根高h(yuǎn)_fm

徑向變位系數x_hm

A.6當量圓柱齒輪在端面的數據（下標v）

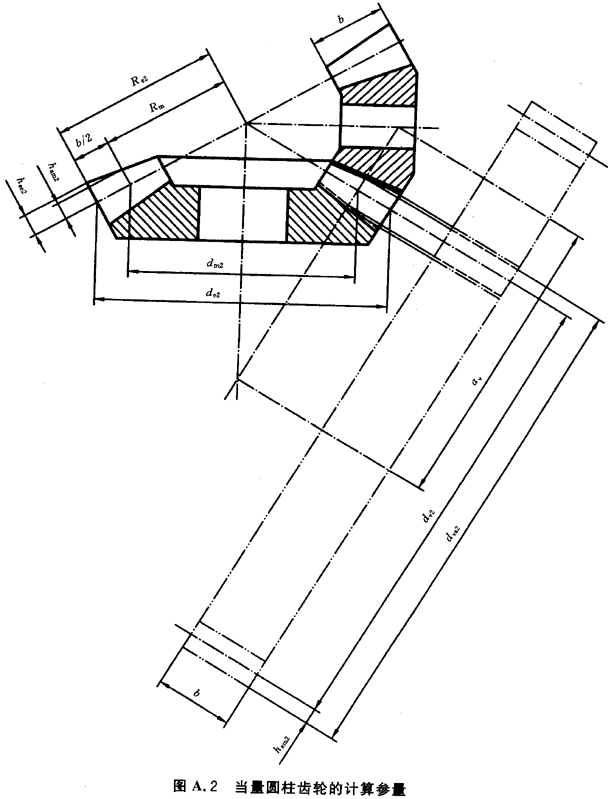

在圖A.2中，對于當量圓柱齒輪的各幾何參量，不用下標m（m通常表示齒面中點處）表示。

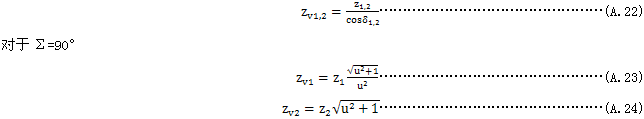

齒數z_v

齒數比u_v

對于Σ=90°

分度圓直徑d_v

對于Σ=90°

d_v2=u²d_v1………………………………………………(A.29)

中心距a_v

頂圓直徑d_va

d_va1,2=d_v1,2+2h_am1,2…………………………………………(A.31)

基圓直徑d_vb

d_vb1,2=d_v1,2+cosα_vt…………………………………………(A.32)

基圓螺旋角β_vb

β_vb=arcsin(sinβ_mcosα_n) …………………………………………(A.34)

端面基節p_et

p_et=m_mtπcosα_vt…………………………………………(A.35)

嚙合線長度g_va

端面重合度ε_va

縱向重合度ε_vβ

按式（A.37）與式（A.38）算出的當量圓柱齒輪的重合度，對承載能力計算是重要的。但上述重合度可能偏離按錐齒輪實際尺寸算的重合度。

修正重合度ε_vγ



由于錐齒輪是鼓形的，所以設定：接觸區為一橢圓，其長軸的長度等于齒寬。當輪齒的接觸已恰當擴展后，滿載時輪齒的接觸不應超過橢圓的邊界。

接觸線的長度L_b

對于（g²_vacos²β_vb+b²sin²β_vb-4f²）＞0

（g²_vacos²β_vb+b²sin²β_vb-4f²）≤0

l_b=0………………………………………………(A.41)

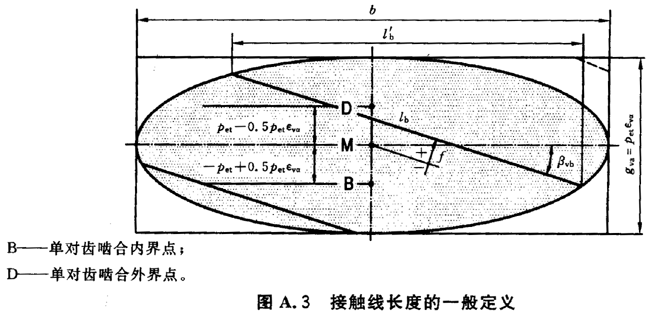

圖A.3表示計算接觸線長度值的一般定義。

式（A.40）和式（A.41）按表A.3計算：

a)齒中接觸線按f=f_t；

b)齒中部接觸線按f=f_m；

c)齒根接觸線按f=f_r。

B——單對齒嚙合內界點；

D——單對齒嚙合外界點。

表A.3   嚙合區的齒頂、齒中部、齒根接觸線的距離f

		接觸強度（點蝕）計算	齒根強度計算
εvβ=0	ft fm fr	-(pet-0.5petεvα)cosβvb+petcosβvb -(pet-0.5petεvα)cosβvb -(pet-0.5petεvα)cosβvb-petcosβvb	(pet-0.5petεvα)cosβvb+petcosβvb (pet-0.5petεvα)cosβvb (pet-0.5petεvα)cosβvb-petcosβvb
0＜εvβ＜1	ft fm fr	-(pet-0.5petεvα)cosβvb（1-εvβ）+petcosβvb -(pet-0.5petεvα)cosβvb（1-εvβ） -(pet-0.5petεvα)cosβvb（1-εvβ）-petcosβvb	(pet-0.5petεvα)cosβvb（1-εvβ）+petcosβvb (pet-0.5petεvα)cosβvb（1-εvβ） (pet-0.5petεvα)cosβvb（1-εvβ）-petcosβvb
εvβ≥1	Ft fm Fr	+petcosβvb 0 -petcosβvb	+petcosβvb 0 -petcosβvb

齒中間接觸線的長度可按下述方式表示：

對于ε_vβ＜1

對于ε_vβ≥1

齒中部接觸線的投影長度l_bm

l′_bm= L_bmcosβ_vb………………………………………………(A.44)

A.7當量圓柱齒輪法截面的幾何參數（下標vn）

齒數z_vn

z_vn2=u_v z_vn1……………………………………………………(A.46)

分度圓直徑d_vn



d_vn2=u_vd_vn1=z_vn2m_mn……………………………………………(A.48)

中心距a_vn

頂圓直徑d_van

d_van1，2=d_vn1,2+d_va1,2-d_v1,2=d_vn1,2+2h_am1,2………………………………(A.50)

基圓直徑d_vbn

d_vbn1,2=d_vn1,2cosa_n=z_vn1m_mncosa_n……………………………………(A.51)

嚙合線長度g_van

重合度ε_van

A.8切向變位

切向變位系數x_sm是對齒寬中點處的法向模數而言的。與ISO53的基齒條齒廓比較，齒厚的變位量等于2x_smm_mn（見圖A.1）

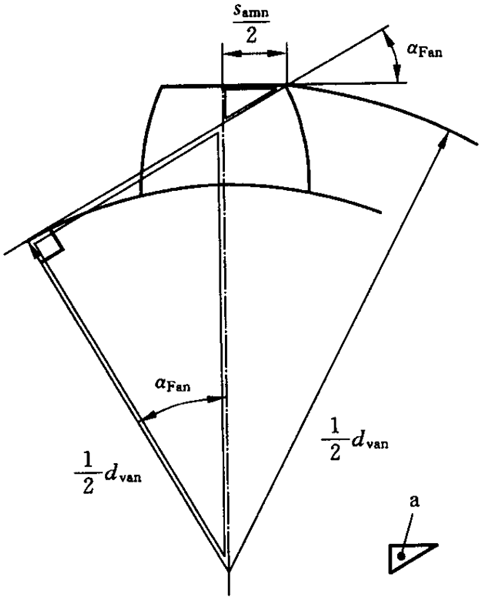

a)從給出的中點法向齒頂厚度s_amn（見圖A.4）計算。

載荷作用角α_Fan(見GB/T 10062.3—2003的圖1)

中點法向弧齒厚s_mn

齒厚變位系數x_sm（見圖A.1）

圖A.4    中點法向齒頂厚

b)從給出的齒厚計算（考慮到齒厚一部分用大端表示，一部分用中點表示）

中點端面弧齒度s_mt

中點法向弧齒厚s_mn

s_mn1,2= s_mt1,2cosβ_m……………………………………(A.58)

齒厚變位系數x_sm按（A.56）式計算。
