3.2.2.2.8 芯型彈性聯軸器

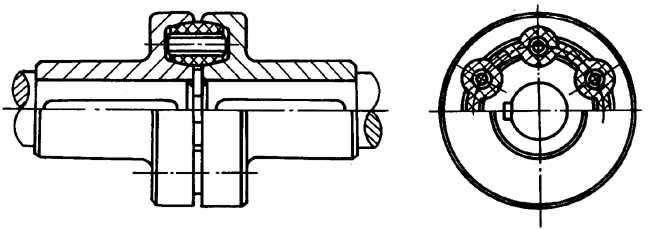

利用若干帶金屬芯棒的非金屬彈性元件，置于兩半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖39。
圖39
3.2.2.2.9 多角形彈性聯軸器

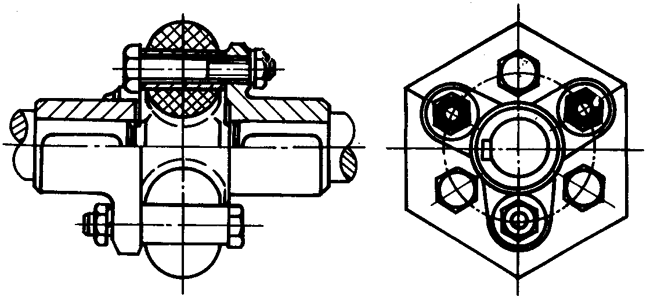

利用含軸截面為圓形的多角環狀彈性元件，以螺栓交錯地與兩半聯軸器聯接的聯軸器，見圖40。
圖40
3.2.2.2.10 彈性塊聯軸器

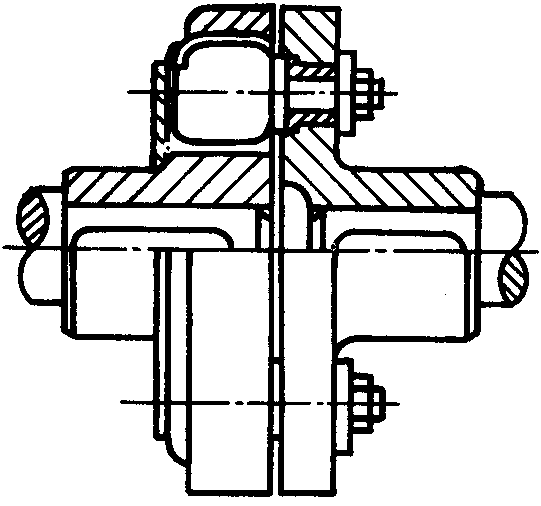

利用一端為塊狀柱銷，通過塊狀彈性元件擠壓半聯軸器，柱銷的另一端置于另一半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖41。
圖41
3.2.2.2.11 H形彈性塊聯軸器

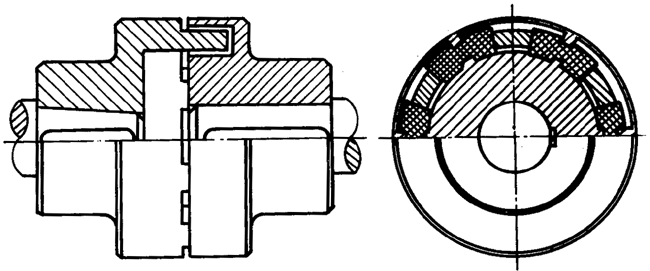

利用H形彈性元件，置于兩半聯軸器凸爪之間，以實現兩半聯軸器聯接的聯軸器，見圖42。
圖42
3.2.2.2.12 扇形塊彈性聯軸器

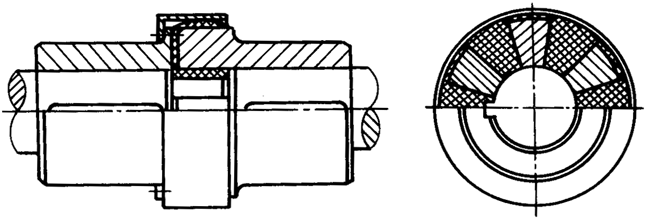

利用若干扇形彈性元件，置于兩半聯軸器凸爪之間，以實現兩半聯軸器聯接的聯軸器，見圖43。
圖43
3.2.2.2.13 鞍形塊彈性聯軸器

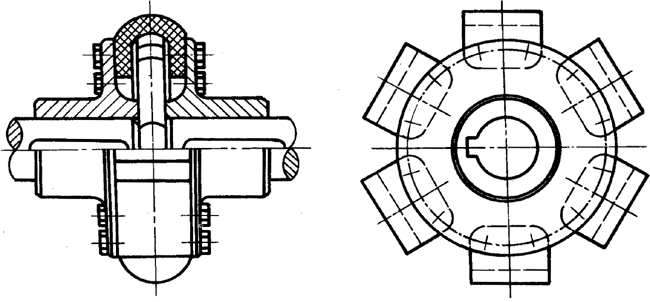

利用若干鞍形彈性元件，通過螺栓與兩半聯軸器聯接的聯軸器，見圖44。
圖44
3.2.2.2.14 彈性活銷聯軸器

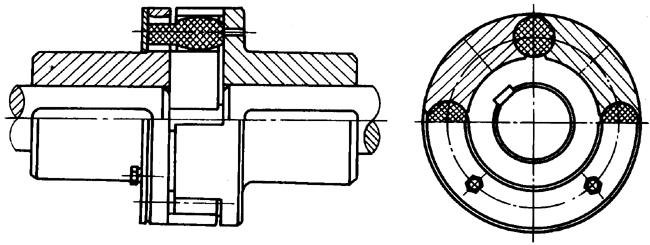

利用若干鼓形彈性元件，置于兩半聯軸器凸爪之間，以實現兩半聯軸器聯接的聯軸器，見圖45。
圖45

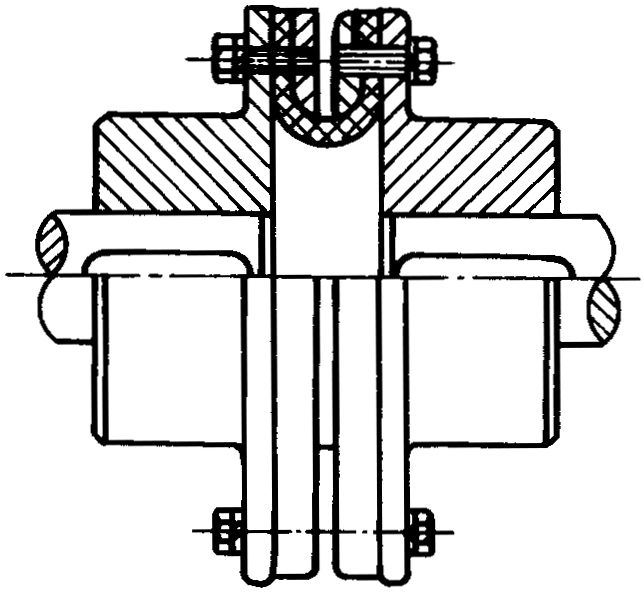

3.2.2.2.15 凹形環式聯軸器
利用凹形環狀彈性元件，以螺栓與兩半聯軸器聯接的聯軸器，見圖46。
圖46

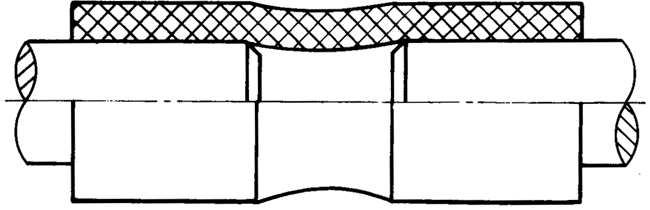

3.2.2.2.16 橡膠套筒聯軸器
利用套筒形非金屬彈性元件聯接兩軸的聯軸器，見圖47。
圖47
3.2.2.2.17 彈性板聯軸器

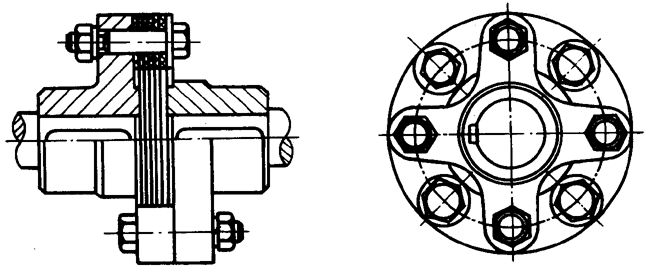

利用圓形或其他形狀的板材彈性元件，以螺栓交錯地與兩半聯軸器聯接的聯軸器，見圖48。
圖48

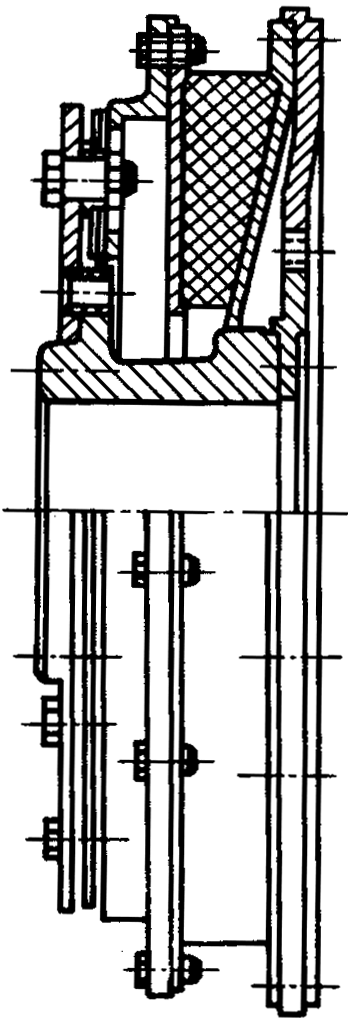

3.2.2.2.18 膜片橡膠彈性聯軸器
利用橡膠硫化粘結在扇形金屬環上，并與膜片組件復合，以實現兩軸聯接的聯軸器，見圖49。
圖49
