8.1 保證載荷試驗(yàn) 、
對規(guī)格≥M5的螺母，保證載荷是仲裁方法。

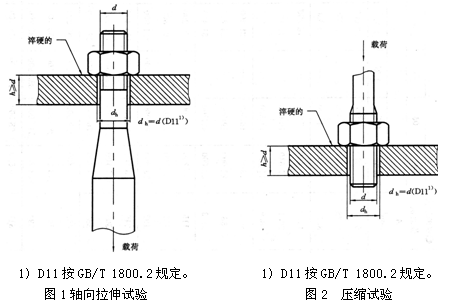

將螺母安裝在如圖1和圖2所示的淬硬螺紋芯棒上。仲裁時(shí),應(yīng)以拉伸試驗(yàn)為準(zhǔn)。
沿螺母軸線方向施加保證載荷，并持續(xù)15 s。螺母應(yīng)能承受該載荷而不得脫扣或斷裂。當(dāng)卸載后，
應(yīng)能用手將螺母旋出，或借助扳手松開螺母，但不得超過半扣。在試驗(yàn)中，如果螺紋芯棒損壞，則試
驗(yàn)作廢。
螺紋芯棒的硬度應(yīng)≥45 HRC。
螺紋芯棒的螺紋公差為5 h 6 g，但大徑應(yīng)控制在6 g公差帶靠近下限四分之一的范圍內(nèi)。
8.2 硬度試驗(yàn)
常規(guī)檢查，螺母硬度應(yīng)在一個(gè)支承面上進(jìn)行，并取間隔為120。的三點(diǎn)硬度平均值作為該螺母的硬
度值。如有爭議，應(yīng)在通過螺母軸心線的縱向截面上，并盡量靠近螺紋大徑處進(jìn)行硬度試驗(yàn)。
維氏硬度試驗(yàn)為仲裁試驗(yàn)，應(yīng)采用HV30的試驗(yàn)力。
如采用布氏和洛氏硬度試驗(yàn)時(shí)，應(yīng)使用ISO 4964給出的換算表。
維氏硬度試驗(yàn)按GB/T 4340.1規(guī)定。
布氏硬度試驗(yàn)按GB/T 231規(guī)定。
洛氏硬度試驗(yàn)按GB/T 230規(guī)定。
8.3 表面缺陷檢查
表面缺陷檢查見GB/T 5779.2。
