  當前位置：減速機首頁 >> 產品大全 >> 聯軸器 >> WGJ型接中間軸鼓形齒式聯軸器JB/T8821-98 >> WGJ型鼓形齒式聯軸機選用說明（JB/T8821-98）
　WGJ型接中間軸鼓形齒式聯軸器JB/T8821-98在線購買
　　
　本產品詳細參數
WGJ型鼓形齒式聯軸機選用說明（JB/T8821-98）
  詳細介紹：
發布時間：2006/5/15 8:20:36


    WGJ型鼓形齒式聯軸器選用說明：
    1）WGJ1~WGJ15型選用J­1­­­型軸孔：WGJ16～WGJ23型選用Y型軸孔；同一規格可根據聯接軸伸的不同，按標準任意組合選用。
    2）軸孔和鍵槽按GB/T3852的規定。如采用過盈配合油壓裝卸的無鍵聯接，可與聯軸器專業生產廠協商確定。過盈配合油壓裝卸的無鍵聯接軸孔的型式，環形槽和油孔接口尺寸按JB/T6136的規定。
    3）軸孔直徑670mm時，其鍵槽采用D型。
    WGJ型鼓形齒式聯軸器選用說明（JB/T8821-98）

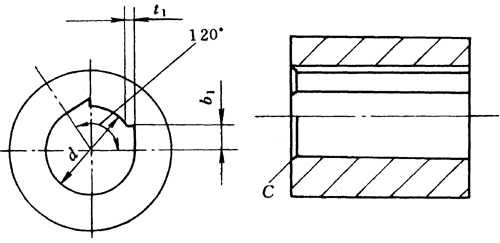

D型鍵槽尺寸
軸孔直徑d（H7）
鍵槽深度t­1
鍵槽寬度b1
倒角C
670+0.08   0
67 0 -0.3
210
12
    4）圓柱形軸孔倒角按GB/T6403.4的規定。
    5）WGJ型鼓形齒式聯軸器允許正、反轉。
承載系數K1（JB/T8821-98）
承載系數
實際角向偏移量△αS
<0.25°
0.5°
0.75°
1°
1.25°
1.5°
1.75°
2°
2.25°
2.5°
2.75°
3°
K1
0.84
0.75
0.68
0.61
0.54
0.49
0.44
0.39
0.35
0.31
0.28
0.25
工況系數K（JB/T8821-98）
工作機械
熱軋機（可逆式）
冷軋機（不可逆式）
熱軋機（不可逆式）
平整軋機
精光軋機
工況系數K
2.75
1.5
1.75
1.5
1.5
轉速n2（JB/T8821-98）
型號
WGJ1
WGJ2
WGJ3
WGJ4
WGJ5
WGJ6
WGJ7
WGJ8
WGJ9
WGJ10
WGJ11
WGJ12
n2/r·min-1
5877
4775
4244
3820
3322
2938
2728
2547
2315
2152
1863
1661
型號
WGJ13
WGJ14
WGJ15
WGJ16
WGJ17
WGJ18
WGJ19
WGJ20
WGJ21
WGJ22
WGJ23
n2/r·min-1
1498
1364
1252
1158
1076
1005
943
888
840
792
762
修正系數f(JB/T8821-98)
型號
實際角向偏移量△αS
0.25°
0.5°
0.75°
1°
1.25°
1.5°
1.75°
2°
2.25°
2.5°
2.75°
3°
f
WGJ1
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ2
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ3
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ4
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ5
1
0.88
0.59
0.44
0.35
0.29
0.25
0.22
0.2
0.18
0.16
0.15
WGJ6
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ7
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ8
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ9
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ10
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ11
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ12
1
0.8
0.53
0.4
0.32
0.27
0.23
0.2
0.18
0.16
0.15
0.13
WGJ13
1
0.8
0.53
0.4
0.32
0.27
0.23
0.2
0.18
0.16
0.15
0.13
WGJ14
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ15
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ16
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ17
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ18
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ19
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ20
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ21
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ22
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ23
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14



  ◎ WGJ型接中間軸鼓形齒式聯軸器JB/T8821-98   相關參數列表
◎WGJ型接中間軸鼓形齒式聯軸機外形及安裝尺寸（JB/T8821-98）
◎WGJ型鼓形齒式聯軸機選用說明（JB/T8821-98）
◎WGJ型接中間軸鼓形齒式聯軸機實體模型（JB/T8821-98）
